Д5-28

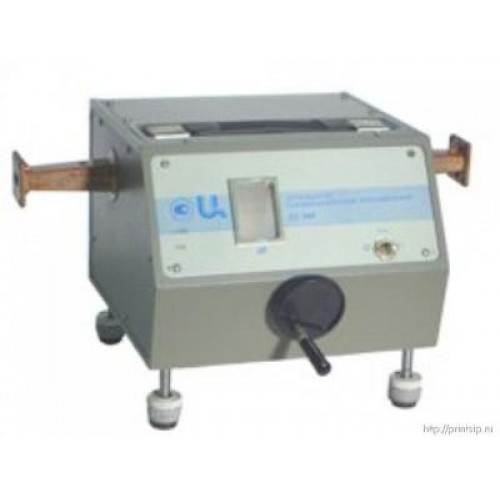

Аттенюатор поглощающий Д5-28

Также это изделие может называться: Д528, Д5 28, d5-28, d528, d5 28, Д-528, Д 528.

Д5-28 аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Д5-28 относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Аттенюаторы Д5-28 находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, поглощающие аттенюаторы могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Технические характеристики Д5-28:

Диапазон частот - от 3,94 ГГц до 5,64 ГГц.

Пределы изменения ослабления - от 0 до 60 дБ.

Основная погрешность - от 0,01 дБ до 0,6 дБ.

Допустимая мощность - 2 Вт.

КСВН аттенюатора Д5-28 - 1,15.

Серийные аттенюаторы поглощающие выполнены на волноводах и полосковых линиях. В основу принципа действия Д5-28 положено поглощение электрической составляющей и электромагнитного поля в пластинах, покрытых поглощающим слоем.

В Д5-28 на полосковых линиях поглощающие пластины вводятся между центральным и наружными проводниками симметричной полосковой линии.
