Д2-9

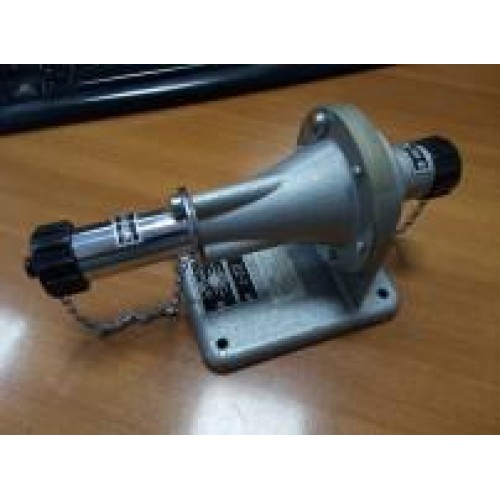

Аттенюатор Д2-9

Также это изделие может называться: Д29, Д2 9, Д-29, Д 29, d2-9, d29, d2 9.

Д2-9 аттенюатор предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 150 МГц до 2,7 ГГц.

Ослабление Д2-9 - 10 дБ.

Основная погрешность - ±2 дБ.

Допустимая максимальная мощность - 1 Вт.

Коэффициент стоячей волны (КСВ) - 1,5.

Аттенюаторы Д2-9 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-9 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
