Д2-8

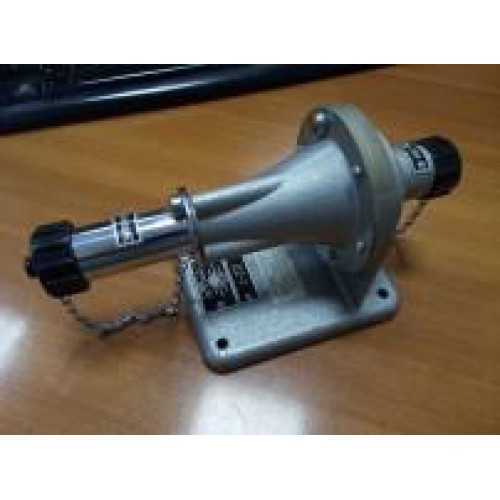

Аттенюатор Д2-8

Также это изделие может называться: Д28, Д2 8, Д-28, Д 28, d2-8, d28, d2 8.

Д2-8 аттенюатор предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 150 МГц до 2 ГГц.

Ослабление Д2-8 - 5,5 дБ.

Основная погрешность - ±1 дБ.

Допустимая максимальная мощность - 1 Вт.

Коэффициент стоячей волны (КСВ) - 1,5.

Аттенюаторы Д2-8 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-8 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
