Р2-58

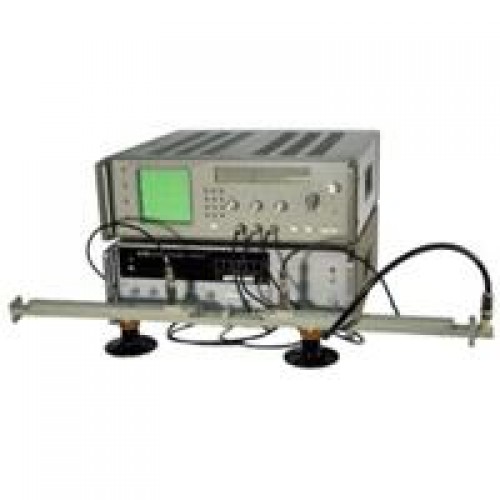

Измеритель модуля коэффициентов передачи и отражения Р2-58

Также этот прибор может называться: Р258, Р2 58, p2-58, p258, p2 58, r2-58, r2 58, r258.

Р2-58 измеритель модуля коэффициентов передачи и отражения предназначен для измерения и воспроизведения на экране ЭЛТ частотных характеристик и ослабления элементов коаксиальных и волноводных трактов в полосе частот.

Измерители Р2-58 КСВН используются для оценки коэффициентов передачи и отражения.

Сфера применения: производство, наладка, ремонт и поверка радиоаппаратуры.

Технические характеристики Р2-58:

Диапазон частот - от 3,94 ГГц до 5,64 ГГц.

Пределы измерения КСВН - от 1,05 до 5.

ВЧ тракт - 48×24 мм.

Пределы измерения ослабления - от 0 до 35 дБ.

Погрешность измерения КСВН при калибровке:

- в полосе частот - ±5К%;

- на частоте змерения - ±4К%.

Режимы работы - ручной и автоматический.

Погрешность измерения ослабления:

- в полосе частот - ±(0,05А_х +5) дБ;

- на частоте змерения - ±(0,05А_х +0,3) дБ.

Потребляемая мощность - 180 В·А.

Габариты Р2-58:

- ГКЧ - 488×475×175 мм;

- индикатора - 480×482×175 мм.

Масса:

- ГКЧ - не более 20 кг;

- индикатора - не более 25 кг.

Прибор позволяет нам сводить к минимуму погрешность, благодаря технологиям подавления шума. Данная технология выступает полезной при получении электромагнитных параметров элементов СВЧ электроники.

Используются в составе измерительных комплексов, а также выступают как самостоятельный прибор. Измерители построены на микросхемах и полупроводниковых приборах.

Измеритель Р2-58 проводит отсчет измеряемых величин в автоматическом и ручном режимах перестройки частоты ГКЧ как в узкой полосе частот, так и во всем диапазоне. Отображение панорамной индикации измерений осуществляется на экране индикаторного устройства.

Приборы Р2-58 обеспечивают автоматическое измерение параметров на любой частоте установленной полосы качания, которая может регулироваться от минимальной (1%) до максимальной (полный диапазон частот).
