Р2-113

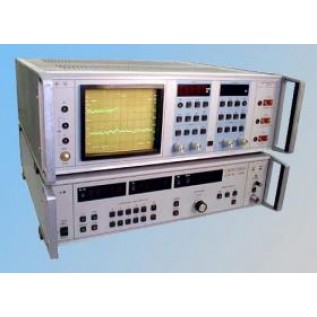

Измеритель КСВН панорамный Р2-113

Также этот прибор может называться: Р2113, Р2 113, , Р-2113, Р 113 p2-113, p2113, p2 113

Р2-113 измеритель КСВН панорамный предназначены для панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов волноводного тракта.

Сфера применения: применяется в областях приборостроении и радиоэлектроники; в лабораторных и полевых условиях при измерении и настройке параметров КСВН и ослабления различных СВЧ-устройств.

Технические характеристики Р2-113:

Диапазон частот измерителя КСВН - от 3,94 ГГц до 5,64 ГГц.

Диапазон измерения КСВН измерителем Р2-113 - от 1,05 до 5.

Диапазон измерения ослабления - от 0 дБ до 50 дБ.

Размеры тракта измерителя КСВН Р2-113 - 48×24 мм.

Пределы допустимой основной погрешности измерения КСВН - +4К.

Погрешности измерения ослабления - ±(0,04 А+0,3) дБ.

Погрешности измерения КСВН - ±5%.

Режим работы:

- ручной;

- автоматический.

Отображение панорамной индикации измерений на экране индикаторного устройства.

Потребляемая мощность:

- ГКЧ - 160 В·А;

- индикатора - 85 В·А.

Габаритные размеры:

- ГКЧ - 488×475×133 мм;

- индикатора - 488×492×173 мм.

Масса Р2-113:

- ГКЧ - 16 кг;

- индикатора -18 кг.

Р2-113 измерители КСВН панорамные используются для оценки коэффициентов передачи и отражения. Прибор позволяет сводить к минимуму погрешность, благодаря технологиям подавления шума. Данная технология выступает полезной при получении электромагнитных параметров элементов СВЧ электроники.

Измерители КСВН используются в составе измерительных комплексов, а также выступают как самостоятельный прибор.
