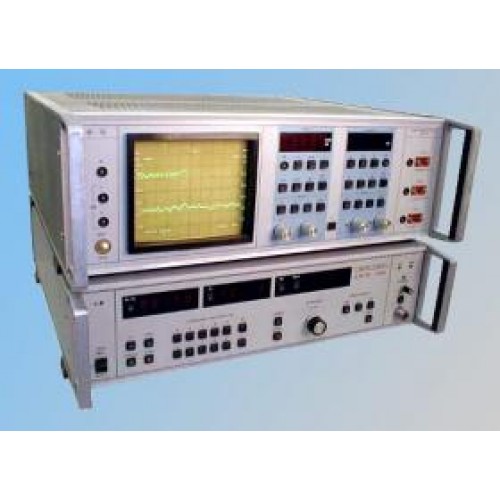

Р2-114 измеритель КСВН панорамный предназначен для панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов волноводного тракта.



Измерители Р2-114 применяются в лабораторных и полевых условиях, при измерении и настройке параметров КСВН и ослабления различных СВЧ-устройств.



В состав измерителя входят:

- блок индикаторный Я2Р-70;

- блок генератора качающейся частоты (ГКЧ) Я2Р-75.





Диапазон частот - от 5,64 ГГц до 8,24 ГГц.

Пределы измерения КСВН - от 1,05 до 5.



Пределы допустимой основной погрешности измерения КСВН - ±4К%.

Пределы измерения ослабления - от 0 до 50 дБ.

Пределы допустимой основной погрешности измерения коэффициента передачи - ±(0,04?А+0,3) дБ, где А - измеряемое ослабление в децибелах.



Минимальная полоса качание частоты для Р2-114 - не более 0,5%.

Предел допускаемой основной погрешности отчета и установки частоты, от текущей частоты - ±0,5%.



Измерительный СВЧ-тракт - 35?15 мм.

Режим работы - не менее 16 ч.



Наработка на отказ - не менее 3000 ч.

Рабочий ресурс - не менее 10 000 ч.

Срок службы - не менее 10 лет.



Среднее время ремонта для Р2-114 - не более 8 ч.

Вероятность отсутствия скрытых отказов не более 0,9, за межповерочный интервал -18 мес.



Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Потребляемая мощность Р2-114 - 235 В?А.



Габаритные размеры:

- ГКЧ - 488?475?133 мм;

- индикатора - 488?475?173 мм.



Масса:

- Я2Р-75 - не более 16 кг;

- Я2Р-70 - не более 18 кг.



Измеритель Р2-114 позволяет наблюдать характеристики КСВН и ослабления одновременно (двухканальный режим), запоминать характеристики на экране и сравнивать с текущей характеристикой. Имеется цифровой отсчет измеряемых величин KCBН, ослабления, пределов перестройки частоты.



Особенность измерителя - наличие встроенного нормализатора.

На экране ЭЛТ наблюдается две амплитудные метки частоты. По каналу 1 направлена вверх, по каналу 2 направлена вниз.





Температура среды - от +5° С до +40° С.

Относительная влажность при +30° С - до 98%.



В измерителях Р2-114 обеспечиваются следующие режимы перестройки частоты:

- ручная перестройка частоты;

- ручное качание частоты;

- автоматическое качание частоты с длительностью периодов - 0,08 с; 1 с;

- разовое качание частоты с ручным запуском и длительностью периода - 10 с.
