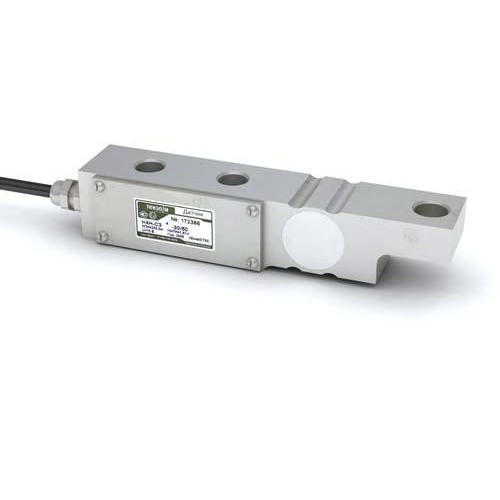

Тензорезисторный датчик Н11 (Н 11, Н-11)

Тензодатчик Н11 используется в платформенных, бункерных весах, дозаторах, а также для взвешивания баков и других емкостей, работающих в сухих неагрессивных средах. Консольное крепление датчика позволяет создавать сило- и весоизмерительные системы минимальной высоты.

Описание

Степень защиты оболочкой по ГОСТ 14254: IP 65. Вид и уровень взрывозащиты по ГОСТ 51330.0 (МЭК 60079-0-98) — 0ExiallCT6 X. Датчик используется в платформенных весах ВПП «Спектр-Эконом» и «Спектр-Стандарт», бункерных весах «Поток», дозаторах «Гамма», «Дельта» и тензометрических весоизмерительных электронных устройствах (ТВЭУ).

Достоинства

Высокая точность – класс С3 по ГОСТ 30129

Высокая надежность – в конструкции датчика используются тензорезисторы, микропровод, клей, герметик и регулировочные резисторы лучших мировых производителей

Уровень взрывозащиты 0ExiallCT6 X

Рабочий диапазон температур от –20 до +50°С

Датчики выпускаются по ГОСТ 30129-96, ГОСТ 28836-90.

Силопередающие устройства

Для реализации заявленной точности измерения необходимо крепить датчик к жесткому недеформируемому основанию и обеспечить отсутствие на силовом входе боковых сил и моментов.

Для встраивания датчика Н11 в системы используются следующие силопередающие устройства:

Н11/Ш1 самоустанавливающаяся шарнирная опора для платформенных весов

Стандартная комплектация

Тензодатчик

Класс точности C3 по ГОСТ 30129 (МОЗМ Р60)

Длина кабеля 3м

Паспорт

Гарантия 12 мес.

Дополнительная комплектация

Класс точности C1 по ГОСТ 30129 (МОЗМ Р60)

Длина кабеля 3... 50м

Схема выводов кабеля

+Uпит. - зеленый

–Uпит. - черный

+Uизм. - белый

–Uизм. - красный.
