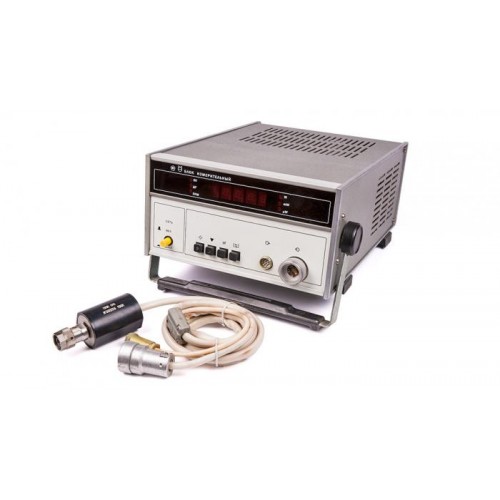

Ваттметр М3-96 (М396, М-3-96, М 3 96, m3-96, М3 96, m396, m-3-96, m 3 96, m3 96)



Ваттметр М3-96 предназначен для измерения средних уровней мощности непрерывных и ИМ-колебаний в коаксиальных трактах.

Применяются при разработке и выпуске генераторов, усилителей и передающих устройств СВЧ, проверке параметров устройств СВЧ проходящей мощности, систем радиосвязи, радиолокации, телевидения.

Измерители мощности М3-96 могут использоваться автономно ИЛИ в составе АИС.

Приборы обеспечивают автоматизацию процесса измерения мощности и выдачу результатов измерения в КОП.

В приборе ваттметр поглощаемой мощности М3-96 используется термоэлектрический метод измерения, основанный на преобразовании поглощаемой мощности в термоЭДС.

Управление работой ваттметра и обработка результатов преобразования осуществляются с помощью контроллера на базе микропроцессора.



Технические характеристики приборов ваттметры М3-96:



    Диапазон частот - 0ГГц-12,05ГГц;

    Диапазон измерения мощности прибора ваттметр М3-96 - от 0,1 Вт до 100 Вт.

    Основная погрешность измерения - ±6%;

    КСВН - 1,25;

    СВЧ тракт - 7/3мм;

    Питание прибора измеритель мощности М3-96 - 220В±22В, 50Гц±0,5Гц или 220В(115В)±5%, 400Гц+28Гц/-12Гц;

    Потребляемая мощность - 38В?А;

    Время установления показаний прибора измеритель мощности М3-96:

     - на пределах изменения 1мВт-10мВт - 1с;

     - на пределах измерения 0,03мВт-0,1мВт - 10с;

     - в режиме автоматического переключения пределов - 15с;



    Масса прибора ваттметр М3-96 - 7кг;

    Габариты - 228х160х308мм;
