Также этот прибор может называться: М3 97, М397, Мз-97, m3-97, m3 97, m397.

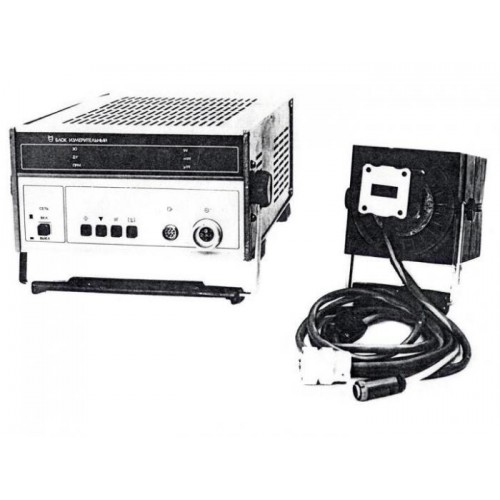

М3-97 ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов СВЧ.



Ваттметры М3-97 обеспечивают быстрые и точные измерения, а наличие развитых функциональных возможностей максимально удовлетворяет требованиям широкого круга пользователей, экономит время оператора при проведении измерений.





Диапазон частот - от 8,24 ГГц до 37,5 ГГц.

Диапазон измерения мощности - от 0,1 Вт до 100 Вт.



Пределы допускаемой основной погрешности с (волноводным трактом) - ±6%.

Пределы допускаемой основной погрешности с коаксиально-волноводным переходом на сечение 7/3 мм в диапазоне частот 12,06 ГГц до 17,44 ГГц - 15%.

Диапазон рабочих температур - от -30° С до +50 °С.



Тип приемного преобразователя - 469.015.

Калибратор мощности постоянного тока:

- выходная мощность - 800 мВт;

- дополнительный калибратор - 8 мВт.



Погрешность установки выходной мощности - ±0,25%.

Выход на внешние устройства документирования и регистраторы - 100 кОм (с напряжением 0 до 1 В).

Интерфейс КОП - SHI, AHI, T6, L4, SRI, RL2, DCI, DTI.



Индикация М3-97 - 5-ти разрядная (отображение результатов измерения в виде 4-х значащих цифр, величин поправочных коэффициентов, ошибочных состояний, 3-х светодиодов-указателей размерности измерения данных, 3-х светодиодов-указателей состояния КОП (ДУ, ЗО, ПРМ).

Потребляемая мощность - 60 В·А.

Питание:

- напряжением - 220±22 В;

- частотой - 50 Гц.

Масса - не более 9,5 кг.



Жесткие условия эксплуатации и наличие интерфейсных функций делают измеритель М3-97 пригодным для использования совместно с другими приборами и персональными компьютерами в составе автоматизированных систем и комплексов.



Предусмотрена автоматизация процесса подготовки прибора к измерениям и получения результатов измерения в натуральных единицах мощности СВЧ (Вт, мВт, мкВт). Автоматизированы такие операции, как установка нуля, самодиагностика, выбор пределов измерения, учет частотных поправок и калибровка.



Особенностью ваттметра М3-97 является возможность автоматической калибровки без отключения СВЧ- тракта.
