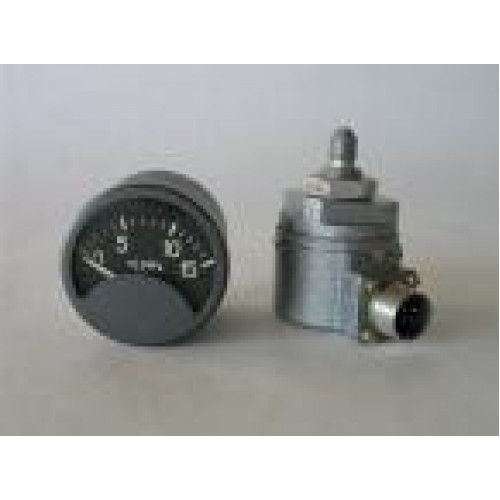

ИД-1

Основные технические характеристики

Верхние пределы измерений, рабочие диапазоны измерений индикаторов давления ИД-1 указаны в таблице 1.

Таблица 1

Условное обозначение	Верхний предел измерений, МПа	Рабочий диапазон измерений, МПа
ИД-1	0,1 0,3 0,6 1,5 8,0	0,02-0,06 0,06-0,24 0,1-0,5 0,2-1,2 1-5

Предел допускаемой основной погрешности индикатора давления, %,	не более:
- при комплектной поставке (приемник давления с указателем давления)	±4 (в рабочем диапазоне), ±6 (в остальном диапазоне)
- при комплектовании у потребителя из получаемых раздельно приемников давления и указателей давления	±6.
Напряжение питания постоянного тока, В
Потребляемая мощность индикатором давления, В•А, не более	4,5
Длина соединительного кабеля между приемником давления и указателем давления по трассе, м, не более	60

По устойчивости к климатическим воздействиям индикаторы давления ИД-1 соответствуют исполнениям УХЛ2.1 или В2.1 по ГОСТ 15150-69, но для работы при температуре от минус 60 до плюс 75 °С - для приемника давления и от минус 60 до плюс 60 °С - для указателя давления и относительной влажности (95±3)% при температуре 35 °С.

Масса индикатора давления не более 0,8 кг.

Габаритные и присоединительные размеры указателя давления УДМ, УД-800/1 - ø60х115 мм.

Габаритные и присоединительные размеры приемника давления ПД-1 - 58х80х120 мм.
