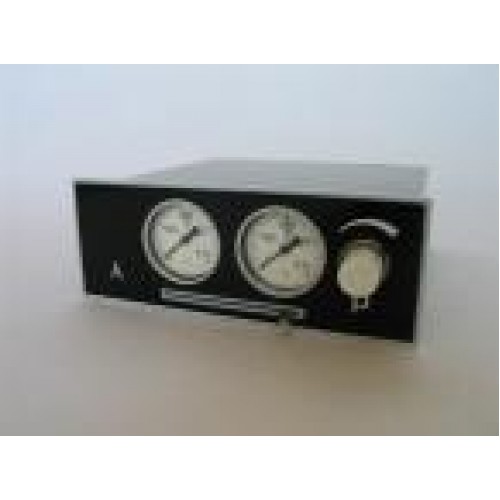

ПП12.2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПП12.2, ДПУ.1

Диапазон изменения входных и выходных аналоговых сигналов панелей управления пневматических - 20-100 кПа.

Давление сжатого воздуха дискретных сигналов:

• при значениях 0 - от 0 до 10 кПа;
• при значениях 1 - от 110 до 140 кПа.

Давление воздуха питания панелей управления - 140 кПа.

Для питания пневматических панелей управления рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.

Предел допускаемой основной погрешности панелей управления (манометров) не более +2,5% от верхнего предела измерения.

Расход воздуха на выходе пневматической панели управления (мощность задатчика) не менее 20 л/мин.

Расход воздуха питания пневматических панелей управления при установившемся режиме работы задатчиков не более 4,0 л/мин.

Тип соединения с внешними пневматическими линиями: штуцерное соединение 00-01-1; 00-02-2; 00-03-3; 00-04-4 по ГОСТ 25165-82.

Климатические исполнения панелей управления пневматических:

• УХЛ4.2, но для работы при температуре от минус 10 до плюс 60 ° С и относительной влажности 80%;

• О4.2, но для работы при температуре от минус 10 до плюс 60 ° С и относительной влажности до 98%.

Масса пневматических панелей управления не более 1,6 кг.

Габаритные размеры пневматической панели управления - 174x50x157 мм.
