Х5-36

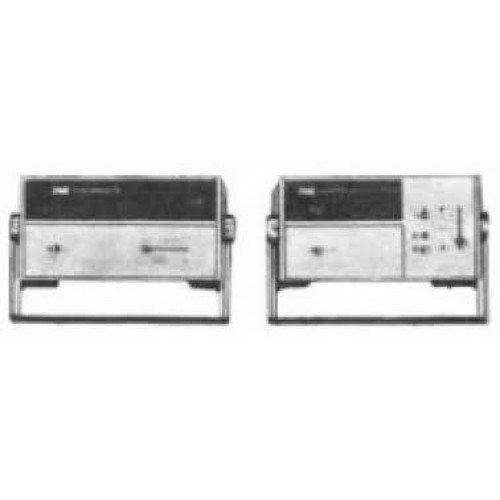

Измеритель шума Х5-36

Также этот прибор может называться: Х536, Х5 36, Х-536, Х 536, x5-36, x536, x5 36, kh5-36, kh536, kh5 36.

Х5-36 измеритель шума предназначается для измерения коэффициента шума (КШ) приемных устройств, КШ, коэффициента передачи (КП) и шумовой температуры СВЧ-усилителей, транзисторов и интегральных схем, ЭДС шума полевых транзисторов.

Измерители шума Х5-36 применяются для контроля шумовых параметров СВЧ-приборов при их разработке, серийном изготовлении и эксплуатации.

Технические характеристики Х5-36:

Диапазон частот - от 8,15 ГГц до 12,05 ГГц.

Пределы измерения:

- КШ приемных устройств - от 0 до 30 дБ;

- КП - от 0 до 60 дБ;

- шумовой температуры - от 20 К до 400 К.

Погрешность измерения:

- КШ - ±(0,4-1) дБ;

- КП - ±(0,1-0,6) дБ;

- шумовой температуры - ±1 К.

Габаритные размеры основных блоков измерителей шума Х5-36:

- индикатор КШ - 475×490×175 мм;

- преобразователь частоты - 475×490×95 мм;

- УПЧ - 475×490×175 мм;

- ГШ - 343×185×397 мм;

- ГШ низкотемпературного - 343×185×397 мм.

Масса блоков Х5-36:

- индикатор КШ - 20 кг;

- преобразователь частоты - 4 кг;

- УПЧ - 11 кг;

- ГШ - 12 кг;

- ГШ низкотемпературного - 5 кг.
