Х5-18

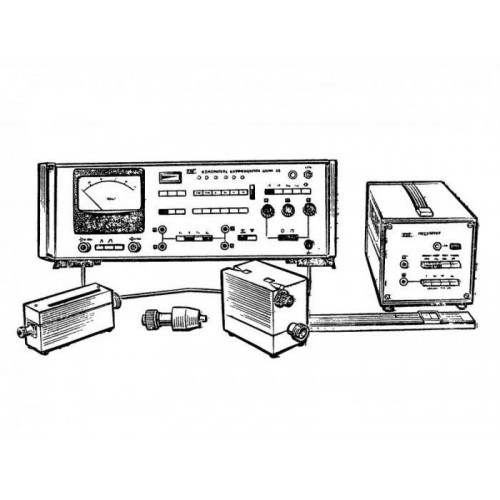

Измеритель коэффициента шума панорамный Х5-18

Также этот прибор может называться: Х518, Х 518, Х5 18, x5-18, x5 18, x 518, kh5-18, kh 5 18, kh 518.

Х5-18 измеритель коэффициента шума панорамный предназначены для измерения КСВН в «панораме» наряду с коэффициентами шума и усиления по мощности СВЧ усилителей и интегральных схем. Измерение КСВН обеспечивается приборами РК2-47 и Р2-50, входящими в комплекты

Измерители Х5-18 применяются при разработке и изготовлении СВЧ усилителей и интегральных схем.

Технические характеристики Х5-18:

Диапазон частот - от 1070 МГц до 4000 МГц.

Пределы измерения:

- коэффициента шума - от 1 дБ до 20 дБ;

- коэффициента усиления - от 0 до 40 дБ.

Погрешность измерения коэффициента шума:

- в «панораме» - от 0,6 дБ до 0,8 дБ (от 15% до 20%);

- в «точке» - 0,4 дБ (10%).

Погрешность измерения коэффициента усиления:

- в «панораме» - 1 дБ (25%);

- в «точке» - 0,8 дБ (20%).

Волновое сопротивление - 50 Ом.

Потребляемая мощность измерителя Х5-18 - 520 В·А.

Измерение автоматизировано в широком диапазоне частот. В измерителе Х5-18 значительно сокращается общее время исследования СВЧ усилителей. Частотные характеристики коэффициентов усиления и шума воспроизводятся на экране индикатора одновременно, что повышает производительность измерений.
