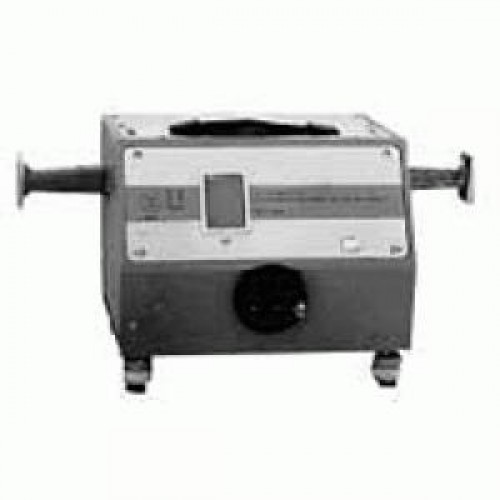

Аттенюатор поляризационный Д3-33

Также это изделие может называться: Д333, Д3 33, ДЗ-ЗЗ, ДЗЗЗ, ДЗ ЗЗ, Д-333, Д 333, d3-33, d333, d3 33.

Д3-33 аттенюатор поляризационный предназначен для калиброванного ослабления электромагнитной энергии в волноводных линиях передач.

Технические характеристики Д3-33:

Диапазон частот - от 8,24 ГГц до 12,05 ГГц.

Начальное ослабление - 0,5 дБ.

Пределы изменения ослабления - от 0 до 70 дБ.

Основная погрешность установки ослабления при А:

- до 50 дБ - ±0,3 дБ;

- до 60 дБ - ±0,66 дБ;

- до 70 дБ - ±1,06 дБ.

Допустимая мощность - 0,75 Вт.

КСВН аттенюатора Д3-33 для частоты:

- до 8,8 ГГц - 1,2;

- от 8,8 ГГц до 12,05 ГГц - 1,15.

Сечение волновода - 23×10 мм.

Габаритные размеры - 478×270×210 мм.

Масса - 6 кг.

Д3-33 относятся к измерительным волноводным аттенюаторам с плавным изменением ослабления. Приборы находят применение в измерительных схемах, в которых к устройствам предъявляются повышенные требования к точности установки ослаблении, малой частотной зависимости ослабления и низкому начальному ослаблению. Д3-33 используется в качестве меры ослабления как самостоятельный прибор, так и встроенный в измерительные средства.

В основу построения положена зависимость поглощения электромагнитных волн поглощающей поверхностью (пластиной) от ее расположения относительно электрической составляющей поля. Наибольшее поглощение возникает, если электрическая составляющая поля совпадает с поглощающей поверхностью, и поглощение теоретически отсутствует, если составляющая перпендикулярна к ней.

Аттенюаторы Д3-33 состоят из трех волноводных секций, включенных последовательно. Средняя секция (ротор) представляет собой круглый волновод, который вращается между крайними жестко закрепленными секциями (статорами). Неподвижные секции являются переходами с прямоугольного волновода на круглый. Внутри каждой секции помещены поглощающие пластины, делящие секции на две части. Пластины в начальном положении расположены в одной плоскости.
