Д2-11

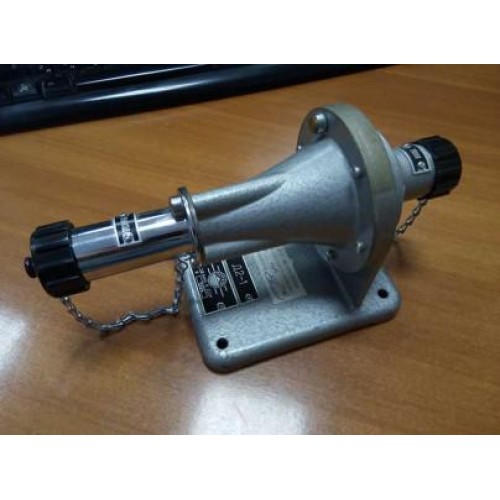

Аттенюатор Д2-11

Также это изделие может называться: Д211, Д2 11, Д-211, Д 211, d2-11, d211, d2 11.

Д2-11 аттенюатор предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 2,7 ГГц до 5,6 ГГц.

Ослабление Д2-11 - 10 дБ.

Основная погрешность - ±2 дБ.

Коэффициент стоячей волны (КСВ) - 1,6.

Допустимая максимальная мощность - 1 Вт.

Аттенюаторы Д2-11 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-11 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
