Д2-19

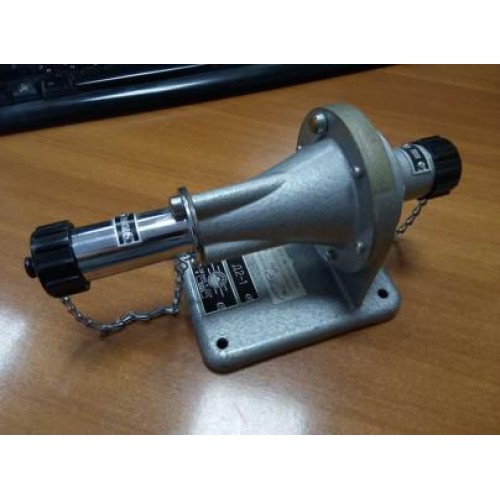

Аттенюатор Д2-19

Также это изделие может называться: Д219, Д2 19, Д-219, Д 219, d2-19, d219, d2 19.

Д2-19 аттенюатор предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 0 до 3 ГГц.

Пределы измерения ослабления - от 0 до 100 дБ.

Начальное ослабление - 20 дБ.

Основная погрешность аттенюатора Д2-19:

-до 80 дБ - ±0,8 дБ +0,025А;

- для А>80 дБ - ±0,8 дБ +0,035А, где А - введенное ослабление.

Коэффициент стоячей волны (КСВ) - 1,5%.

Допустимая максимальная мощность - 0,8 Вт.

Входное сопротивление аттенюатора - 50 Ом.

Условия эксплуатации Д2-19:

- температура - от +10° С до +35° С;

- относительная влажность при +20° С - 80%.

Габаритные размеры - 167×125×110 мм.

Масса - 3,8 кг.

Аттенюаторы Д2-19 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-19 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
