Д2-10

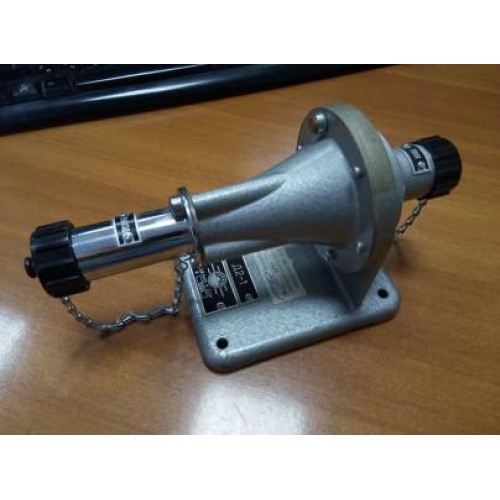

Аттенюатор Д2-10

Также это изделие может называться: Д210, Д2 10, Д-210, Д 210, d2-10, d210, d2 10.

Д2-10 аттенюатор предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 150 МГц до 2,7 ГГц.

Ослабление Д2-10 - 20 дБ.

Основная погрешность - ±1,5 дБ.

Допустимая максимальная мощность - 1 Вт.

Коэффициент стоячей волны (КСВ) - 1,5.

Аттенюаторы Д2-10 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-10 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
