АВС 063-01

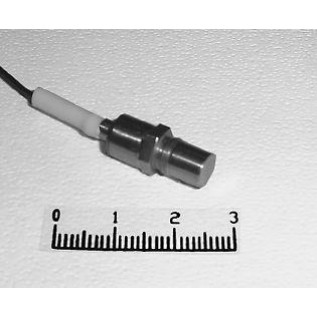

Акселерометр АВС 063-01 (АВС-063-01, АВС 06301)

Акселерометр АВС 063-01 (АВС-063-01, АВС 06301) - миниатюрный пьезоэлектрический акселерометр. Предназначен для измерения вибрационных ускорений в труднодоступных местах, когда из-за ограниченности пространства невозможен вывод кабеля сбоку акселерометра.
Модификация АВС 063-01 имеет два чувствительных элемента, включенных по дифференциальной схеме.

Технические данные (Все значения измерены при температуре +25 °С на частоте 100 Гц)
	АВС 063	АВС 063-01
Коэффициент преобразования по засяду. пКл/q	2 ±0,6	2,5 ± 0,8
Частотный диапазон, Гц	20... 20 000
Собственная частота, кГц	не менее 80
От. коэффициент поперечного преобразования, %	не более 5
Емкость, пФ	3500 ±1000	7000 ± 2000
Нелинейность амплитудной характеристики, %	не более 2
Сопротивление изоляции ПОИ H.V-. МОМ	не менее 100
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы	однопроводная, заземленная	дифференциальная
Масса, (без кабеля), г	4	5
Материал корпуса	сталь 12X18Н1ОТ
Соединитель (разъем)	розетка РС4ТВ
Крепление	резьбовое М5 |резьбовое М7хО,5
Защита от внешней среды	пыле-, влагонепроницаемый корпус
Тип усилительно-преобра­зующей аппаратуры	СС9НФМ-15, Девиз-7 (до 16 кГц)
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, °С	-50...+150
Верхний предел ускорений: вибрация, g удар, g	1000 3000
Деформационная чувствительность (на установочной плоскости), q/|istr	0,026
Электромагнитная чувствительность (50 Гц, 80 А/м), %*м/А	0,00001
Акустическая чувствительность (6 кПа), %/кПа	0.05
Ресурс работы, ч	10000
