АВС 061

Акселерометр АВС 061

Миниатюрный акселерометр

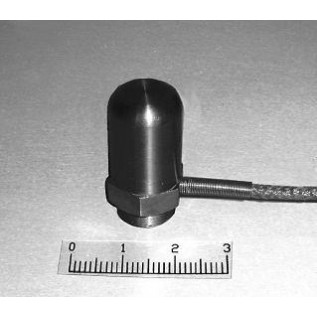

Акселерометр АВС 061 – миниатюрный пьезоэлектрический акселерометр. Предназначен для измерения высокочастотных ударных ускорений в широком диапазоне частот на изделиях ракетно-космической техники, летательных аппаратах, для контроля вибрации станков и механизмов, малогабаритных объектов в других видах промышленности.
Отличительные особенности акселерометра АВС 061 – малые габариты и масса, высокая вибро- и ударопрочность. Чувствительный элемент акселерометра компрессионного типа. Корпус акселерометра выполнен герметично уплотненным из сплава 36НХТ10, что обеспечивает высокую прочность конструкции. Крепление акселерометра резьбовое при помощи хвостовика М5.

Коэффициент преобразования по напряжению, мВ/g по заряду, пКл/g	1,7 ± 0,3 0,51 ± 0,16
Частотный диапазон, Гц	10 ... 30 000
Собственная частота, кГц	не менее 100
Отн. коэффициент поперечного преобразования, %	не более 5
Емкость, пФ	300 ± 100
Нелинейность амплитудной характеристики, %	не более 3
Сопротивление изоляции при н.у., МОм	не менее 100
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы	однопроводная заземленная
Масса, (без кабеля), г	4
Материал корпуса	Сплав 36НХТ10
Соединитель (разъем)	РС4ТВ
Крепление	резьбовое М5
Защита от внешней среды	пыле- , влагонепроницаемый корпус
Тип усилительно-преобразующей аппаратуры	СС9НФМ-15,.. Девиз-7....(до..16....Гц
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, оС	-60...+150
Верхний предел ускорений: вибрация, g удар, g	3000 60 000
Деформационная чувствительность (на установочной плоскости), g/µstr	0,0003
Электромагнитная чувствительность (50 Гц, 80 А/м), %*м/A	0,00002
Акустическая чувствительность (6 кПа), %/кПа	0,05
Ресурс работы, ч	10000
