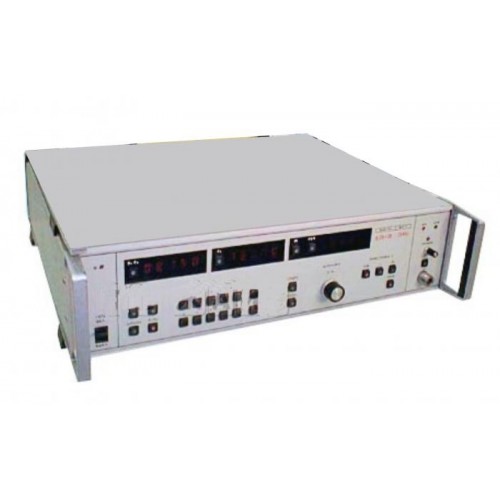

Блок генератора качающейся частоты Я2Р-77 (Я2Р77, Я2Р 77, Я2-Р77, Я2 Р77)



Блок генератора качающейся частоты Я2Р-77 предназначен для использования в качестве источника СВЧ сигнала в составе панорамных измерительных приборов Р2-105, Р2-109, Р2-115А и других.



    Приборы предназначены для работы в лабораторных и цеховых условиях, а также в ремонтных мастерских и поверочных органах при температуре окружающей среды от 5?С до 40°С, относительной влажности до 98% при 30°С; могут хранится при температуре от -55°С до +50°С.

    Прибор блок генератора качающейся частоты Я2Р-77 имеет возможность включения в КОП для работы на прием. Через КОП можно устанавливать частоту в диапазоне частот ГКЧ, включение и выключение мощности ОВД сигнала.



Технические характеристики приборов блоки генератора качающейся частоты Я2Р-77:

    Напряжение питающей сети - 220В±4,4В;

    Относительная влажность - 65%±15%;

    Окружающая температура - 293К±5К (20?С±5?С);

    Диапазон рабочих частот прибора блок генератора качающейся частоты Я2Р-77 - 2ГГц-18ГГц;

    Максимальная полоса качания частоты не менее рабочего диапазона частот, минимальная полоса качания не более 0,5 от максимальной-частоты рабочего диапазона частот;

    Пределы допускаемого значения погрешности отсчета и установки частоты - не более ±0,5% от текущей частоты;

    В приборе блок генератора качающейся частоты Я2Р-77 обеспечиваются следующие режимы перестройки и установки частоты:

    1) периодический о периодом перестройки 0,08с и 1с;

    2) однократный с периодом перестройки 10с;

    3) ручной (РПЧ);

    4) с наборного поля;

    5) ручного качания частоты;

    Нестабильность частоты в режиме (4) за 15-минутный интервал времени по истечении 15 минут после перестройки частоты прибора блок генератора качающейся частоты Я2Р-77 - 2,5?10^-4;

    Ширина спектра в режиме (4) на уровне минус 10дБ амплитуды сигнала несущей частот не превышает 1МГц;

    Погрешность системы АРМ относительно частотной характеристики внешнего преобразователя сигнала ошибки не более ±0,45дБ;

    ГКЧ обеспечиваются следующие режимы работы:

    1) непрерывная генерация;

    2) внутренняя амплитудная модуляция меандром частотой 100кГц;

    3) внешняя частотная модуляция сигналами частотой 0,1кГц-250кГц;

    Глубина внутренней амплитудной модуляции не менее 15дБ;

    Остаточная ЧМ в режиме (4) на выходе прибора блок генератора качающейся частоты Я2Р-77 но превышает 1МГц;

    Уровень гармонических составляющих на выходе ГКЧ не более:

    1) минус 25дБ в диапазоне частот 0,01ГГц-2,14ГГц и 8,15ГГц-18,00ГГц;

    2) минус 36дБ в диапазоне частот 2,0ГГц-8,3ГГц;

    Электрическая изоляция между цепями сетевого питания и корпусом прибора блок генератора качающейся частоты Я2Р-77 выдерживает без пробоя испытательное напряжение 1,5кВ синусоидальной формы частотой 50Гц в нормальных условиях и 0,9кВ при повышенной влажности;

    Электрическое сопротивление между контактом защитного заземления и корпусом ГКЧ - не более 0,5 Ом;

    Электрическое сопротивление изоляции между цепями сетевого питания и корпусом прибора блок генератора качающейся частоты Я2Р-77 не менее:

    1) в нормальных условиях 20 МОм;

    2) при повышенной температуре окружающего воздуха 5 МОм;

    3) при повышенной влажности окружающего воздуха 1 МОм;

    Напряжение индустриальных радиопомех, создаваемых прибором блок генератора качающейся частоты Я2Р-77, не превышает:

     - 80дБ на частоте от 0,15МГц до 1МГц;

     - 70дБ на частота от 1МГц до 5МГц;

     - 60дБ на частоте от 5МГц до 30МГц;

    ГКЧ обеспечивает свои характеристики по истечении времени установления рабочего режима, равного 15 минутам;

    Прибор блок Я2Р-77 генератора качающейся частоты допускает непрерывную работу в рабочих условиях в течение времени не менее 16 часов при сохранении своих технических характеристик;

   Примечание. Время непрерывной работы не включает в себя время установления рабочего режима ГКЧ;

    Прибор блок генератора качающейся частоты Я2Р-77 сохраняет свои технические характеристики при питании его от сети переменного тока напряжением 220В±32В частотой 50Гц;

    Мощность, потребляемая ГКЧ от сети питания при номинальном напряжении - не превышает 160В?А;

    Уровень сверхвысокочастотных (СВЧ), излученийдаваемых ГКЧ - не более 1?10^-9Вт/см² на расстоянии 1м от ГКЧ;

    Прибор блок генератора качающейся частоты Я2Р-77 обеспечивает интерфейсные функции в соответствии с таблицей:





    Программирование по частоте выходного сигнала;

    Наработка на отказ прибора блок генератора качающейся частоты Я2Р-77 должна быть не менее 6500 часов;

    Среднее время ремонта не более 10 часов;

    Вероятность отсутствия скрытых отказов не менее 0,9 за межповерочный интервал 18 месяцев при среднем коэффициенте использования 0,23;



    Масса одного прибора блок генератора качающейся частоты Я2Р-77 должна быть не более 16кг;

    Габаритные размеры - 133x477x488 мм.
