ВФ0,4

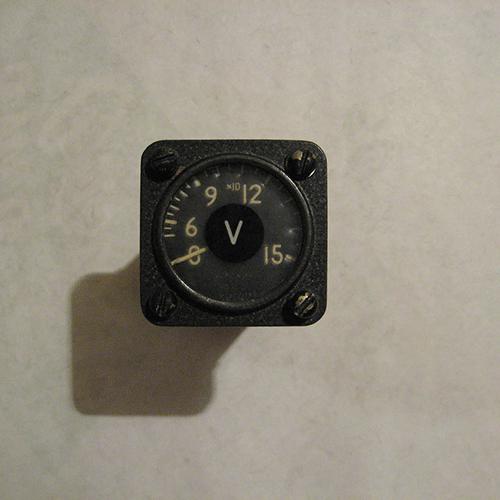

Вольтметр ферродинамический ВФ0,4

Также этот прибор может называться: ВФ 0,4, ВФ-0,4, ВФ04, ВФО-4, ВФО 4.

ВФ0,4 вольтметр ферродинамический предназначен для измерения напряжения переменного тока частотой от 350 Гц до 900 Гц в электросетях летательных аппаратов и применяется в сфере обороны и безопасности.

Вольтметр состоит из измерительного механизма, основания, моста, цоколя, трансформатора напряжения, циферблата с пластиной, корпуса, экрана, основания и крышки.

Технические характеристики ВФ0,4:

Верхние пределы измерений - 45 В, 150 В, 450 В.

Номинальная частота - 400 Гц.

Модификации вольтметров ВФ0,4 приведены в таблице 1.

Таблица 1.

Условное обозначение	Верхний предел измерений, В	Цена деления, В	Диапазон измерений, В	Рабочая область частот, Гц
ВФ0,4-45	45 В	1,0 В	от 18 В до 45 В	от 300 Гц до 900 Гц
ВФ0,4-150	150 В	5,0 В	от 60 В до 150 В	от 350 Гц до 900 Гц
ВФ0,4-250	250 В	10,0 В	от 100 В до 250 В	от 350 Гц до 900 Гц

Предел допускаемой основной приведенной погрешности вольтметров в диапазоне измерений - не более ±2%.

Предел допускаемой погрешности вольтметров, вызванной изменением частоты в пределах рабочей области частот - не более ±3,5% от верхнего предела измерений.

Предел допускаемой погрешности вольтметра ВФ0,4, вызванной изменением положения от нормального положения на 45° в любом направлении - не более ±2% от длины шкалы (1,5 мм).

Предел допускаемой дополнительной погрешности вольтметров при отклонении температуры окружающего воздуха от нормальной - не более ±3,5 % от верхнего предела измерений.

Потребляемая мощность - не более 4,5 В·А.

Масса вольтметров ВФ0,4:

- для вольтметров на 150 В - не более 0,375 кг;

- для вольтметров на 45 В и 250 В - не более 0,475 кг.

Габаритные размеры:

- вольтметров на 150 В - 47,4x47,4x103 мм;

- вольтметров на 45 В и 250 В - 47,4x47,4x131 мм.

Назначенный ресурс вольтметров:

- при эксплуатации на пассажирских и транспортных самолетах - 30000 ч налета;

- при эксплуатации на вертолетах - 12000 ч налета;

- на остальных самолетах - 10000 ч налета.

Рабочие условия эксплуатации ВФ0,4:

Температура окружающего воздуха - от -60° С до +60° С.

Относительная влажность окружающего воздуха при темпера­туре (40±3)° С - (95±3)%.

Ускорение постоянно действующей вибрации - от 1 м/с² до 3 м/с².

Высотность - до 25 км.
