ШТН-750

Штангентрубомеры типа ШТН-750, ШТН 750, ШТН750.
Диапазон измерений, мм 650 - 750 .
Предел допускаемой погрешности, мкм ± 0,10 .
Габаритные размеры, мм 980 х 60 х 580 .

Штангентрубомеры типа ШТН ТУ 3933-152-00221072-2003 - предназначены для измерений наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.

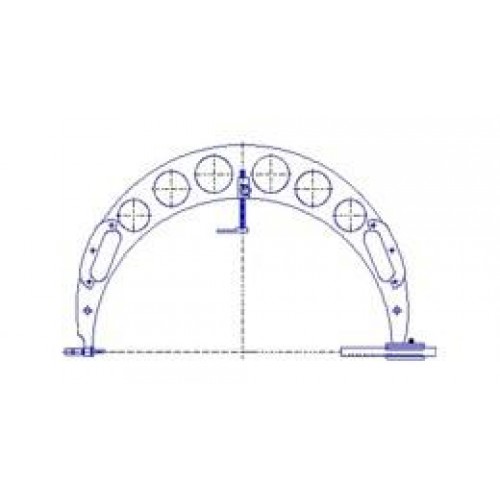

Штангентрубомер состоит из (см. рисунок): скобы 1, на одном конце которой расположена головка, включающая в себя: ходовой винт 2 с измерительной поверхностью; барабан 3, вращающий ходовой винт; стопорную гайку 4, которая стопорит ходовой винт в требуемом положении, а на другом конце расположена рамка 5 с нониусом 6 и штангой 7 с измерительной поверхностью на торце. Штанга фиксируется в нужном положении винтом 8. Штангентрубомер имеет упор 9, который устанавливается по диаметру контролируемой трубы и закрепляется с помощью гайки 10.

-Цена деления, мм 0,05
-Измерительное перемещение штанги, мм 100
