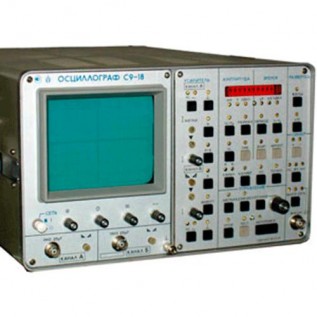

Осциллограф С9-18 (С918, С-9-18, С 9 18, c9-18, С-918, С 918, С9 18, c918, c-9-18, c 9 18,c-918, c 918, c9 18)



Осциллограф С9-18 предназначен для исследования формы периодических электрических сигналов в диапазоне частот. Оценивая форму электрического сигнала во времени, он генерирует график, называемый осциллограммой.

    Осциллограф С9-18 удобен, его применяют в разработке и настройке схем.

    Все технические характеристики прибора осциллограф С9-18 отвечают современным требованиям к приборам данного класса. С помощью осциллографа возможно проводить проверку, а также ремонт разнообразных контрольно-измерительных приборов.

    Осциллограф С9-18 оперативно решает задачу выявления неисправности. У осциллографа простая навигация. Наличие у осциллографа множества функций не усложнило управление. Поэтому работа с приборами осциллографы С9-18 проста и удобна. Прибор также характеризуется низкой погрешностью и высокой чувствительностью.

    Осциллограф двухканальный С9-18 предназначен для исследования периодических электрических сигналов и измерения их основных амплитудных и временных параметров с представлением результатов измерений в цифровом виде на светодиодном табло.

    Осциллограф С9-18 имеет режим тестирования и самодиагностики основных узлов прибора, что позволяет автоматизировать процесс контрольно-поверочных операций с помощью ИИС на базе ЭВМ. Управление режимами работ осциллографа и работой АЦП осуществляется блоком контроллера, выполненным на основе встроенного микропроцессора серии 580.



Технические характеристики приборов осциллографы С9-18:



    Количество каналов - 2;

    Полоса пропускания - 0МГц-50МГц;

    Параметры исследуемых прибором осциллограф С9-18 сигналов в режиме автоматического измерения:

     - амплитуды - 10^-2В-100В;

     - длительности - 4?10^-8с-0,05с;

    Емкость памяти прибора осциллограф С9-18 - 4096 байт;

    Рабочая часть экрана ЭЛТ - 80х100мм;



    Потребляемая мощность - 110В?А;

    Габаритные размеры - 345х200х455мм;

    Масса прибора - 14кг.
