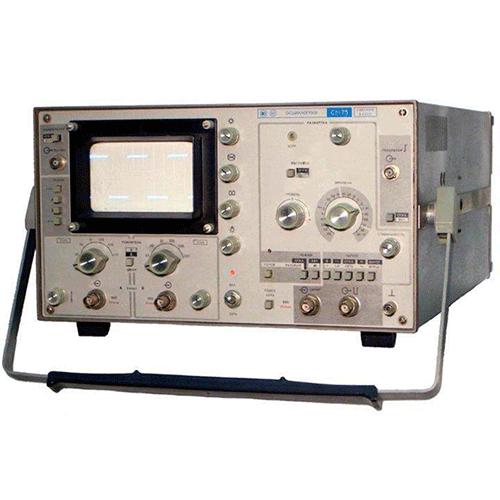

Осциллограф С1-75 универсальный (С175, С-1-75, С 1 75, c1-75, С-175, С 175, С1 75, c175, c-1-75, c 1 75,c-175, c 1175, c1 75)



Осциллограф С1-75 универсальный быстродействующий прибор, предназначен для исследования одного или двух сигналов с амплитудой 20мВ-25В и длительностью 8нс-1с в реальном масштабе времени. Малое время нарастания ПХ и большая яркость ЭЛТ позволяют успешно применять осциллограф в электронно-счетной технике, ядерной физике и физике высоких энергий при исследовании быстропротекающих процессов.

Входное сопротивление 50 Ом обеспечивает возможность исследования ВЧ сигналов без искажения их формы из-за емкостной нагрузки.

В приборе имеется встроенный импульсный генератор (амплитуда 200мВ, фронт нарастания 0,5нс) для проверки ПХ.



Технические характеристики приборов осциллографы С1-75 универсальные:


    Вертикальное отклонение

    Полоса пропускания - 0МГц-250МГц;

    Время нарастания ПХ - 1,5нс;

    Коэффициент отклонения - 10мВ/см-1В/см;

    Погрешность С1-75 - 3%;

    Входное сопротивление - 50 Ом.



    Горизонтальное отклонение

    Коэффициент развертки - 20нс/см-0,1с/см;

    Погрешность - 3%;

    Тип индикатора - ЭЛТ 13ЛО105М;

    Рабочая часть экрана - 60х100мм;

    Скорость фотозаписи - 1500км/с;

    Питание С1-75 - от сети 220В, 50Гц; 115В или 220В, 400Гц;

    Потребляемая мощность - 160В?А;

    Габаритные размеры - 408х220х546мм;

    Масса С1-75 - 23кг.
