Описание

С1-137/2

Осциллограф С1-137/2 (С1 137/2; С1137/2; С1 137 2; С1 137-2; С1-137-2; c1-137/2; c1 137/2; c1137/2; c1 137 2; c1 137-2; c1-137-2)

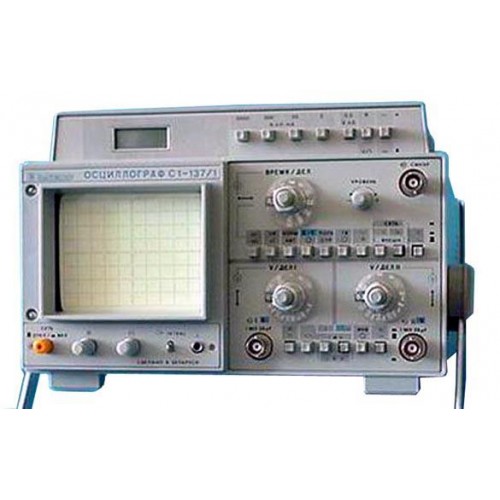

Осциллограф С1-137/2 – прибор для исследования формы электрических сигналов, измерения их амплитудно-цифровых параметров и визуального наблюдения в реальном времени или после записи в цифровую память.

Количество каналов – 2.
Режимы отображения:
- канал 1, канал 2;
- суммирование сигналов каналов 1 и 2;
- поочередная коммутация каналов 1 и 2.
Ширина полосы - постоянный ток 25МГц.

Максимальное входное напряжение:
- 100В (эффективное значение);
- 300В (с делителем 1:10).
Габариты - 130?270?370мм.
Масса – 5,5кг.

Осциллографы С1-137/2 имеют режим предпусковой записи, обеспечивающий регистрацию процессов, предшествующих моменту синхронизации. Наличие интерфейса RS - 232 обеспечивает передачу формы сигналов на персональную ЭВМ для автоматической распечатки.

Технические характеристики С1-137/2

Время нарастания составляет 14нс. Осциллограф С1-137/2 имеет следующие коэффициенты отклонения - 2мВ/дел - 5В/дел.
Осциллографы С1-137/2 в вертикальном отклонении допускает погрешность ±4%. Входной импеданс прибора - 1МОм/20пФ.

Цифровая память С1-137/2 имеет следующие технические характеристики:
- частота дискретизации - 1МГц;
- число разрядов АЦП – 8;
- объем памяти на канал - 0,5Кбайт;
- предзапись - 50%.

Осциллограф С1-137/2 при горизонтальном отклонении имеет следующие характеристики:
- коэффициенты развертки - 200нс/дел - 200мс/дел (плюс усилитель ?10), 200нс/дел - 10с/дел;
- погрешность - ±4%, ±5% (в режиме ?10);
- режимы развертки - авто, ждущий;

Параметры синхронизации С1-137/2:
- источники синхронизации - канал 1, канал 2, внешний ТВ (строка, поле);
- внутренняя синхронизация - 0,8дел (10Гц - 5МГц), 2дел (5МГц - 25МГц);
- внешняя синхронизация - 200мВ (10Гц - 25МГц), 500мВ (5МГц - 25МГц).

Осциллограф С1-137/2 в режиме X – Y имеет такие технические характеристики:
- полоса пропускания - 1МГц (3дБ);
- коэффициенты отклонения - 2мВ/дел - 5В/дел;
- погрешность - ±10%.

Изготовитель гарантирует, что осциллографы С1-137/2 соответствует требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Осциллограф С1-137/2 соответствует требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.
