РШ разъем

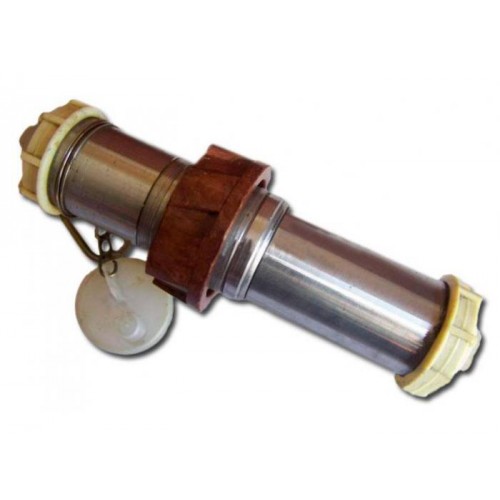

Разъем шахтный РШ

Также это изделие может называться: rSh.

РШ разъем шахтный предназначен для соединения и разъединения пятижильного гибкого кабеля и реверсирования подключаемого электродвигателя в шахтных электрических сетях и имеющих цепь управления, содержащую заземляющую жилу.

Разъемы РШ используются в шахтах, опасных по взрыву газа и пыли, где требуется применение электрооборудования в рудничном взрывобезопасном исполнении.

Технические характеристики РШ:

Номинальное напряжение - 133±5 В.

Номинальный ток силовой цепи - 25 А.

Напряжение:

- силовой цепи - 600 В;

- цепи управления - 36 В.

Ток короткого замыкания - не более 2500 А.

Количество жил кабеля РШ соединяемых разъемов:

- силовых - 3 шт.

- управления (одна из которых - заземляющая) - 2 шт.

Диаметр подсоединяемого кабеля:

- минимальный - 18 мм;

- максимальный - 29 мм.

Режим работы РШ - продолжительный.

Исполнение - РВ, 3В, Иа (Exdia I).

Степень защиты от внешних воздействий - IР55.

Габаритные размеры - не более 350×115×115 мм.

Масса - не более 4,5 кг.

Условия эксплуатации РШ:

Температура окружающего воздуха - от -10° С до +35° С.

Относительная влажность при +35° С - до 100%.

Климатическое исполнение - УХЛ5; Т5.
