РК4-73 измеритель предназначен для измерения S-параметров СВЧ четырехполюсников.

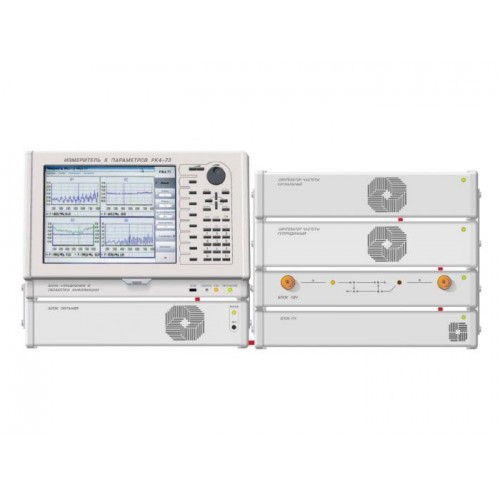

Измерители РК4-73 представляют собой автоматизированную измерительную систему.



В комплект входят: управляющий компьютер; системный источник питания с аккумуляторным резервированием; два синтезатора частоты; измерительный блок; комплект внешних СВЧ устройств.





Диапазон частот - от 17,44 ГГц до 37,5 ГГц.

Динамический диапазон измеряемых ослаблений - от +30 дБ до +80 дБ.

Динамический диапазон усилительных устройств - не менее +60 дБ.

Волноводный высокочастотный тракт - 11?5,5 мм; 7,2?3,4 мм.



Погрешность измерения:

- ослабления и усиления - ±(0,3±0,003А) дБ, где А - измеряемое ослабление.

- комплексных параметров - ±0,25 дБ.

- комплексных параметров при полной коррекции погрешностей измерения СВЧ - 1°.



Диапазон регулировки стабилизированной мощности РК4-73 на входе исследуемого СВЧ устройства - от 0,1 мВт до 1 мВт.

Диапазон измерения частотных зависимостей комплексных параметров отражения:

- модуль - от 0 до 1;

- фаза - от 0 до 360°; от 0 до ±180°.

Максимальная стабилизированная мощность СВЧ сигнала, генерируемая генератором - 10 мВт±2 дБ.

Точность и поддержания частоты за год - 0,3·10^-7.



Одновременная индикация от 1 до 4 комплексных параметров измеряемого устройства в декартовых или полярных координатах.

Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.

Объединение блоков измерителя РК4-73 - интерфейс USB 2.0.



Питание от сети:

- с напряжением - 220±22 В;

- с частотой - 50±1 Гц.

Потребляемая мощность - не более 300 В?А.



Габаритные размеры:

- синтезатора частоты, измерительных модулей и системного источника питания - 360?230?80 мм;

- персонального компьютера с плоским экраном - 360?230?80 мм.

Масса РК4-73 - не более 30 кг.





Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 80%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.
