РК4-54/2

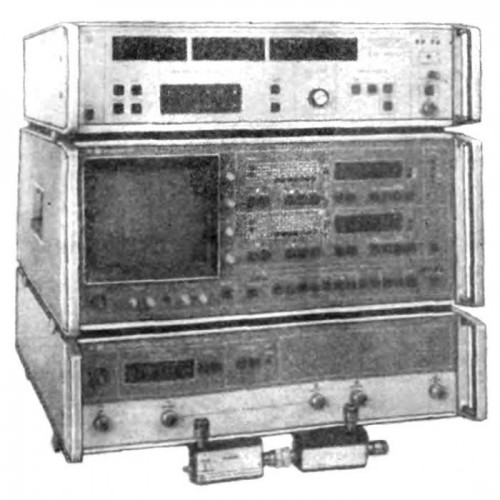

Измеритель комплексных коэффициентов передачи и отражения РК4-54/2

Также этот прибор может называться: РК454/2, РК4 54/2, РК-454/2, РК 454/2, РКч-5ч/2, rk454/2, rk4 54/2, rk-454/2, rk4-54/2.

РК4-54/2 измеритель комплексных коэффициентов передачи предназначен для измерения модуля и фазы коэффициентов отражения и передачи активных и пассивных СВЧ-устройств в коаксиальных трактах при разработке, регулировке и эксплуатации в условиях лабораторий, цехов и полигонов.

В состав измерителей РК4-54/2 входят измеритель разности фаз ФК2-33, ГКЧ Я2Р-75 и комплект рефлектометров и поверочных устройств.

Технические характеристики РК4-54/2:

Диапазон частот - от 2 ГГц до 8,3 ГГц.

Пределы измерения:

- модуля коэффициента передачи - от -60 дБ до +30 дБ;

- фазы коэффициента передачи и отражения - ±180°;

- КСВН - от 1,05 до 5.

Пределы допускаемой погрешности измерения:

- модуля коэффициента передачи - ±1,4 дБ (А_х=40 дБ); ±2 дБ (А_х=60 дБ);

- фазы коэффициента передачи - ±3,5°;

- КСВН - ±10%;

- фазы коэффициента отражения - ±6,6° (К=2).

СВЧ-тракт - 7/3 мм; 3,5/1,5 мм.

Потребляемая мощность - 490 В·А.

Габаритные размеры РК4-54/2:

- 1-го блока - 488×213×555 мм;

- 2-го блока - 488×133×480 мм.

Масса - не более 66 кг.

В измерителях РК4-54/2 индикация измеряемых параметров цифровая и на экране ЭЛТ. Измерители позволяют задавать режимы питания на исследуемых транзисторах и диодах.
