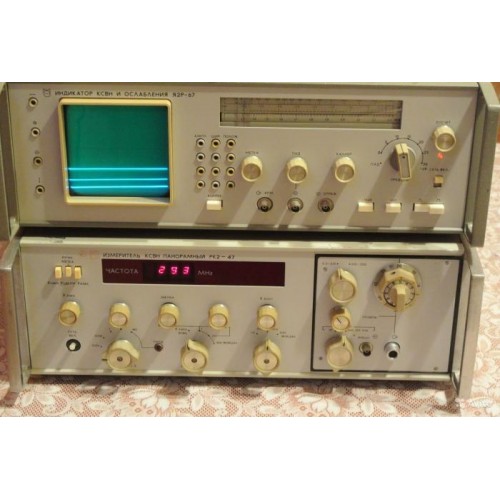

Измеритель коэффициента стоячей волны РК2-47 (РК247, РК 2 47, РК-2-47, pk2-47, РК-247, РК 247, pk247, pk 2 47, pk-2-47, pk-247, pk 247)



В состав РК2-47 входит:

    - генератор качающейся частоты (ГКЧ);

    - индикатор КСВН и ослабления Я2Р-67.



    Технические характеристики приборов измерители коэффициента стоячей волны РК2-47:



    Диапазон частот - 20МГц-1250МГц (20МГц-610МГц и 610МГц-1250МГц);

    Полоса качания - 0,01?_мкс - весь поддиапазон;

    Период качания - 0,08с, 1с, 40с (ручной запуск);

    Пределы измерения КСВН - 1,05-5;

    Пределы ослабления измерения РК2-47 - -35дБ…+60дБ;

    Пределы индикации - ?;

    Погрешность измерения РК2-47:

    - КСВН - ±5К%;

    - ослабления - ±(0,05А_х+0,5)дБ;

    Уровень мощности в измерительном тракте - ?10^-5Вт;

    Волновое сопротивление - 50 Ом (7/3мм, 16/7мм) и 75 Ом (16/4,7мм);

    Потребляемая мощность РК2-47 - 200В?А;



    Габаритные размеры:

     - ГКЧ - 490х482х175мм;

     - индикатора - 490х482х175мм;



    Масса РК2-47 - 45кг.
