Р591

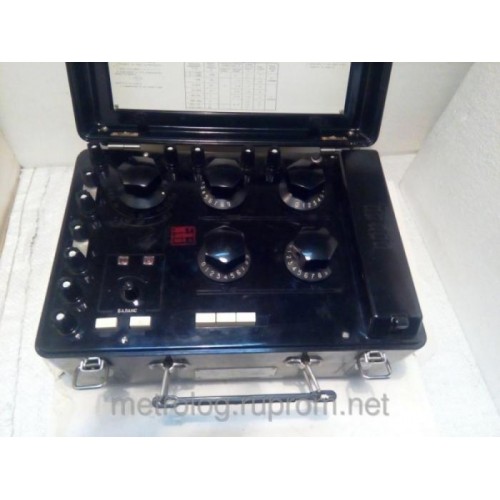

Мост для измерения индуктивности Р591

Также это изделие может называться: Р 591, Р-591, r591, r-591, r 591, p591, p-591, p 591.

Р591 мост предназначается для измерения индуктивности и тангенса угла потерь комплексного электрического сопротивления.

Мосты Р591 в комплекте с допусковым контролером типа Р5011/2 обеспечивают автоматическое слежение за изменением измеряемых параметров в заданных граничными уставками пределах.

Технические характеристики Р591:

Диапазон измерения индуктивности - от 10 мкГн до 10 Гн.

Диапазон измерения тангенса угла потерь - от 0,001 до 0,9.

Поддиапазоны измерения индуктивности моста Р591, его рабочие частоты, погрешности измерения и напряжения на объекте измерения приведены в таблице:

Поддиапазон измерения индуктивности	Рабочая частота	Погрешность измерения		Напряжение на объекте измерения
		индуктивности	тангенса угла потерь
от 10,00 мкГн до 99,99 мкГн	10 кГц	±(0,2+25/L)%	не нормируется	0,03 В
от 100,0 мкГн до 999,9 мкГн	1 кГц; 10 кГц	±0,2%	±(0,02 tgδ + 0,001)	0,3 В
от 1,000 мкГн до 9,999 мкГн	1 кГц	±0,2%
от 10,00 мГн до 99,99 мГн		±0,2%
от 100,0 мГн до 999,9 мкГн		±0,2%		3 В
от 1,000 Гн до 9,999 Гн		±0,4%	не нормируется

Переключение поддиапазонов измерения - автоматическое.

Режимы работы Р591:

- поиск;

- повторные измерения;

- слежение.

Виды запуска:

- ручной;

- автоматический с регулированием цикла измерения - от 1 сек до 10 сек;

- внешний (дистанционный).

Максимальное время измерения - 2 сек.

Выход на ЦПУ - в коде 1-2-4-2.

Логическая единица - 24 В.

Питание Р591 от сети переменного тока:

- с напряжением - 220 В;

- с частотой -50 Гц.

Среднее время наработки на отказ при доверительной вероятности 0,8 - не менее 500 ч.

Габаритные размеры мостов Р591 - 535×440×200 мм.

Масса - не более 30 кг.

Конструктивно мост выполнен в виде переносного изделия настольного типа.

Условия эксплуатации Р591:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
