Р547
Р547
Цена:
17999 р.
Описание
Р547

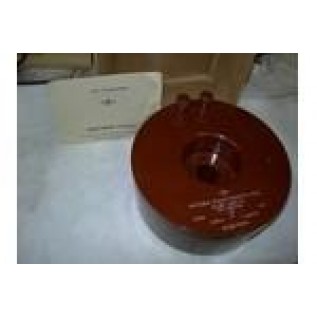

Катушка индуктивности Р547 (Р 547, Р-547, p547, p 547, p-547)
Предназначена для использования в качестве образцовой меры индуктивности в цепях переменного тока при максимальной рабочей частоте 1500-10000Гц в зависимости от номинального значения образцовой меры.
Номинальные значения: 1Гн; 0,1Гн; 0,001Гн; 0,0001Гн
Погрешность: 0,1%
Номинальные значения: 1Гн; 0,1Гн; 0,001Гн; 0,0001Гн
Погрешность: 0,1%
Катушки индуктивности Р547 предназначены для использования в качестве образцовой меры индуктивности в цепях переменного тока при максимальной рабочей частоте 1500-10000 гц в зависимости от номинального значения образцовой меры.
Катушка индуктивности Р547 выпускается следующих номинальных значений: 1Гн; 0,1Гн; 0,001Гн и 0,0001Гн.
Катушка индуктивности Р547 предназначена для работы при температуре от + 10°С до +35°С и относительной влажности до 80%.
Технические характеристики
| Параметры | Величина параметров и характеристики | Примечание | |||||||||||||||
| Отклонение от номинального значения | а) «±0,1%» - для всех значений индуктивности, в рабочем диапазоне частот не выше: | | |||||||||||||||
| L Гн | 1 | 0,1 | 0,01 | 0,001 и 0,0001 | |||||||||||||
| f Гц макс. | 500 | 1500 | 5000 | 10000 | |||||||||||||
| б) Изменение индуктивности при повышении рабочих частот относительно максимальной частоты по п. «а» не превышает 0,2% при | |||||||||||||||||
| L Гн | 1 | 0,1 | 0,01 | ||||||||||||||
| f Гц макс. | 1000 | 3000 | 10000 | ||||||||||||||
| | |||||||||||||||||
| Омическое сопротивление не превышает | L Гн | 1 | 0,1 | 0,01 | 0,001 | 0,0001 | На | ||||||||||
| r ~ Ом | 140 | 20 | 1,5 | 0,5 | 0,15 | ||||||||||||
| | |||||||||||||||||
| Активное сопротивление катушек отличается от омического не более чем на: | L Гн | 1 | 0,1 | 0,01 | 0,001 | 0,0001 | | ||||||||||
| f Гц макс. | 1500 | 3500 | 10000 | 10000 | 10000 | ||||||||||||
| Sr%=100(r~-r-)/r- | 20% | 20% | 75% | 35% | ±0,07 Ом | ||||||||||||
| | |||||||||||||||||
| Максимально допустимый рабочий ток | L Гн | 1 | 0,1 | 0,01 | 0,001 | 0,0001 | При этом падение напряжения не более 250 вольт эфф. | ||||||||||
| I А | 0,15 | 0,4 | 1 | 2 | 3 | ||||||||||||
| Температура перегрева обмотки при прохождении максимально допустимого рабочего тока | Не более ±15°С | | |||||||||||||||
| Температурная погрешность катушки в рабочем диапазоне температур от +10 до +35°С | Не более 0,05% на 10°С, для всех номиналов | ||||||||||||||||
| Габаритные размеры | Не более: диаметр 200 мм, высота 120 мм | ||||||||||||||||
| Вес | Не более 3,5 кг | ||||||||||||||||
