Мост Р334 кабельный (Р 334, Р-334, p334, p 334, p-334)



Кабельный мост Р334 предназначен для измерения сопротивлений на по­стоянном токе по схеме одинарного моста; для определения места повреждения кабеля на постоянном токе; для измерения асимметрии проводов; для измерения сопротивления изоляции; для определения места обрыва в кабеле измерением емкости и для измерения емкости обмоток силовых трансформаторов и кабелей.

    Мосты Р334 кабельные предназначены для работы при температуре окружающего воздуха от 15 до 35° С и относительной влажности до 80%. Нормальная температура 20±5° С.

    По устойчивости к механическим воздействиям прибор относится к обыкно­венным.

    Измеряемые величины, пределы измерения и допустимые погрешности даны в таблице.

    Питание моста осуществляется при помощи восьми сухих гальванических эле­ментов типа «Марс».

    Габаритные размеры моста 400х275х155 мм; масса моста 8,5 кг.

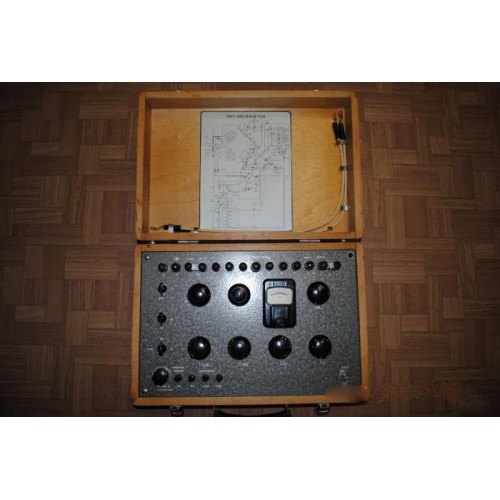

    Все узлы схемы прибора смонтированы на горизонтальной металлической па­нели, помещенной в металлическом корпусе со съемной крышкой. Под крышкой находится панель измерительной схемы. С внутренней стороны крышки моста при­креплена табличка со схемой.

    Мост Р334 кабельный имеет внутреннюю батарею, состоящую из восьми сухих гальванических элементов типа «Марс», которые устанавливаются в кассету (в днище корпуса).
