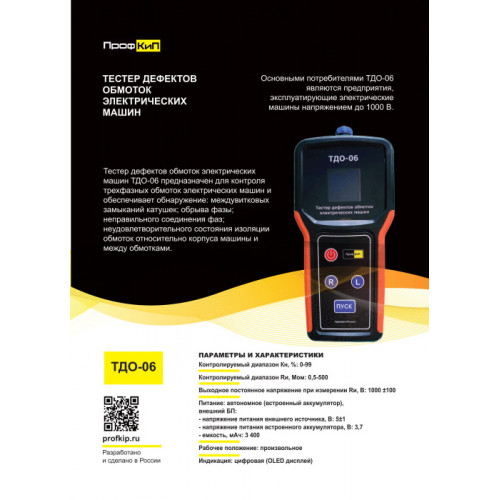

ПрофКиП ТДО-06 тестер дефектов обмоток электрических машин (встроенный мегаомметр)

Назначение тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

Тестер дефектов обмоток электрических машин ТДО-06 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:

• междувитковых замыканий;
• обрыва фазы;
• неправильного соединения фаз;
• неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями индикаторов являются предприятия, эксплуатирующие электрические машины напряжением до 1000 В. Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).

Прибор разработан и выпущен компанией ПрофКиП в России на замену приборам ИДО-06 украинского производства.

Принцип работы тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:

При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).

Основные контролируемые параметры и технические характеристики тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

Комплект поставки  тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

1. Тестер дефектов обмоток электрических машин (ТДО-06) – 1 шт.

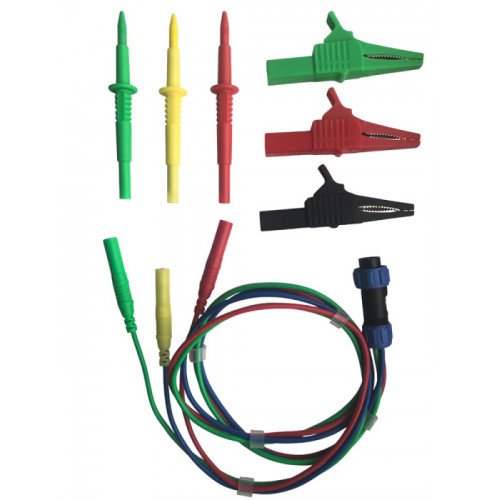

2. Кабель для проверки обмоток – 1 шт.
3. Кабель для проверки сопротивления изоляции – 1 шт.
4. Блок питания 5В – 1 шт.
5. Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт.
6. Руководство по эксплуатации.
7. Футляр.
