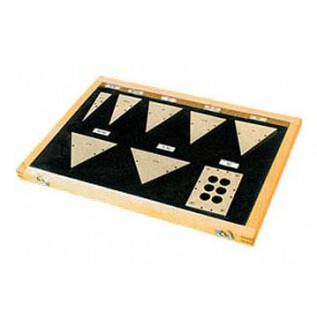

Призматические меры угла. Набор №1

Призматические меры угла (ГОСТ 2875).Набор №1 (из 93 угловых мер) выпускается первого и второго классов точности:
Предназначены для контроля и градуировки угломерных приборов и угловых шаблонов, а также для проверки углов изделий

Предназначены для контроля и градуировки угломерных приборов и угловых шаблонов, а также для проверки углов изделий. Угловые меры имеют отверстия для крепления приспособлений, стягивающих плитки в блоки.

Угловые меры поставляются в следующих исполнениях:
I - угловые плитки с одним рабочим углом со срезанной вершиной;
II - угловые плитки с одним рабочим углом остроугольные;
III - угловые плитки с четырьмя рабочими углами.

Предельные отклонения рабочих углов составляют:
- для мер 1-го класса ± 10 сек
- для мер 2-го класса ± 30 сек

Обозначение набора угловых призматических мер №1 при заказе: Набор МУП №1 ГОСТ 2875

Набор №1 (из 93 угловых мер) выпускается первого и второго классов точности:
Номинальный размер рабочих углов плитки	Градация	Тип	Кол-во, шт.
от 10° до 79° (вкл-но)	1°	II	70
от 15°10' до 15°50' (вкл-но)	10'	II	5
от 15°01' до 15°09' (вкл-но)	1'	II	9
80°-81°-100°-99°		III	1
82°-83°-98°-97°		III	1
84°-85°-96°-95°		III	1
86°-87°-94°-93°		III	1
88°-89°-92°-91°		III	1
90°-90°-90°-90°		III	1
89°10' -89°20' -90°50' -90°40'		III	1
89°30' -89°40' -90°30' -90°20'		III	1
89°50' -89°59' -90°10' -90°01'		III	1
