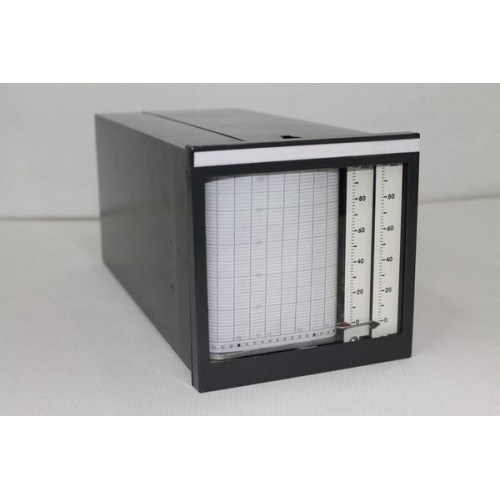

ПКР.1, ПКР.2

Предназначены для непрерывной записи на ленточной диаграмме и показания по шкале величины одного (ПКР.1) или двух параметров (ПКР.2), изменение которых преобразуется в изменение давления воздуха от 20 до 100 кПа.

Приборы применяются в схемах автоматического контроля, управления и регулирования теплоэнергетических параметров технологических процессов: давления, перепада давления, расхода, уровня, разрежения, температуры, состава и свойств веществ.

Приборы выпускаются с линейными диаграммами и шкалами 0-100 и по заказу потребителя комплектуются диаграммами и шкалами другой размерности.

Основные технические характеристики

Диапазон изменения входных аналоговых сигналов, кП	20-100
Класс точности	1,0
Скорость перемещения диаграммной ленты, мм/ч	20
Давление воздуха питания, кПа	140±14
Для подготовки воздуха питания приборов рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ 10.
Расход воздуха питания, л/мин, не более:
ПКР.1	1,3
ПКР.2	3,0
Питание двигателя привода диаграммы от сети переменного тока напряжением 220 В, частотой 50 или 60 Гц.
Потребляемая мощность, В•А, не более	3,0
Тип соединения с внешними пневматическими линиями 00-01-1; 00-03-3; 00-04-4; 4-02; 4-03 по ГОСТ 25165-82.
Климатические исполнения:
УХЛ4.2 - но для работы при температуре от минус 10 до плюс 60 °С и относительной влажности до 80%;
О4.2 - но для работы при температуре от минус 10 до плюс 60 °С и относительной влажности до 98% при температуре 35 °С.
Габаритные размеры, мм	144х167х365
Масса, кг, не более
ПКР.1	4,0
ПКР.2	4,5
