ПК7-18

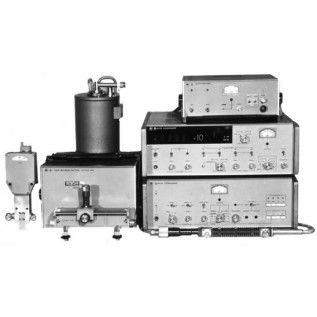

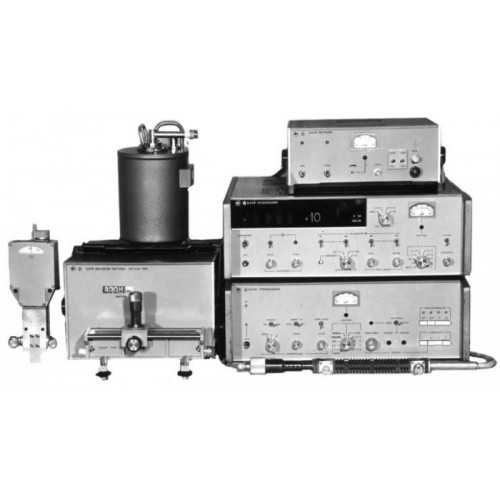

Измеритель параметров антенн ПК7-18

Также это прибор может называться: ПК718, ПК7 18, pk7-18, pk718, pk7 18.

ПК7-18 измерители параметров антенн используется для измерения уровней слабых шумовых сигналов при определении параметров антенн радиометрическими методами, уровней синусоидальных сигналов и для решения ряда измерительных задач в составе ИИС.

Технические характеристики ПК7-18:

Частотный диапазон - от 2 ГГц до 4 ГГц.

Пределы измерения:

- шумовая температура - от 30 К до 3·10⁵ К;

- мощности синусоидального сигнала - от 10^-15 Вт до 10^-6 Вт;

- отношения уровней мощности синусоидального сигнала - 1·10⁹.

Погрешность измерения шумовой температуры измерителем ПК7-18:

- от 300 К до 3·10⁴ К - ±10%;

- от 3·10⁴ К до 3·10⁵ К - ±14%;

- от 30 К до 300 К - ±7,5 К;

- от 30 К до 300 К - ±10 К.

Погрешность измерения отношения уровней мощности синусоидального сигнала - ±7%.

Погрешность измерения мощности синусоидального сигнала - ±15%.

Дистанционное управление блоком ВЧ - в наличии.

Автоматическое управление функциями (ослабление аттенюаторов ПЧ и НЧ, положение входного переключателя, полоса пропускания) - в наличии.

Измерение абсолютных значений температур обеспечивается генератором шума охлажденным от 0,484 ГГц до 4 ГГц.

Габаритные размеры ПК7-18:

- блок управления - 488×173×481 мм;

- индикации - 488×173×481 мм;

- питания - 355×178×355 мм.

Масса:

- блок управления - 17 кг;

- индикации - 17 кг;

- питания - 9,5 кг.

В состав приборов измерители ПК7-18 входит:

- блок частоты;

- трансформатор полных сопротивлений от 1,07 ГГц до 4 ГГц, который служит для уменьшения погрешности рассогласования;

- перестраиваемый фильтр от 2,0 ГГц до 4,0 ГГц - для запирания зеркального канала;

- генератор шума охлажденный;

- органы контроля работоспособности основных узлов.

Дистанционное управление позволяет располагать блок на расстоянии до 30 м от остальной части прибора (блока управления и блока индикации).

Предприятие-изготовитель предоставляет гарантию соответствия ПК7-18 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
