МВП мановакуумметр

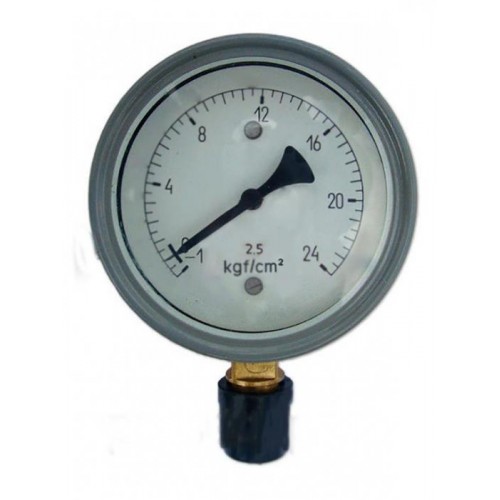

Показывающий мановакуумметр МВП

Также этот прибор может называться: mvp.

МВП мановакуумметр показывающий предназначен для измерения избыточного и вакуумметрического давления неагрессивных по отношению к медным сплавам жидких и газообразных сред в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12; 13; 22; 142; 502; 134а; 404а (в том числе хладонов с наличием масел) в холодильных машинах, устанавливаемых в железнодорожных вагонах-рефрижераторах.

Технические характеристики мановакуумметра МВП:

Класс точности - 1,5.

Диапазоны показаний - от -1 кгс/см² до 15 кгс/см²; от -1 кгс/см² до 24 кгс/см².

Степень защиты - IP50.

Средний срок службы - 10 лет.

Материалы деталей мановакуумметров МВП:

- корпус - алюминиевый сплав;

- стекло - оконное;

- трубчатая пружина - медный сплав, железо-никелевый сплав;

- держатель - медный сплав;

- механизм - бронза, нержавеющая сталь, латунь.

Электрическая подсветка циферблата МВП мановакуумметра:

- напряжение - 24 В; 75 В; 110 В;

- сила тока - 25 мА.

Прибор изготавливаться с резьбой присоединительного штуцера М20×1,5-8g; G1/2-B; R1/2.

Диаметр корпуса - 100 мм.

Масса - не более 800 г.

Варианты исполнения - радиальное расположение штуцера с задним фланцем.

Мановакуумметры МВП предназначены для монтажа на щитах с декоративной панелью или без нее.

Подключение к приборам электрической цепи производится трех жильным кабелем диаметром от 4 мм до 10 мм, согласно схеме внешних соединений. Сечение жил может быть не менее 0,35 мм. Одна жила кабеля служит для заземления. Электрическая цепь при подключении должна быть обесточена.

Шкалы приборов МВП должны находиться в вертикальном положении. Предельно допустимый угол наклона 75º в сторону от наблюдателя.

Условия эксплуатации мановакуумметра МВП:

Температура окружающего воздуха - от -55° С до +70° С.

Прибор выдержит воздействие вибрации:

- в диапазоне частот - от 5 Гц до 80 Гц;

- с амплитудой - 0,075 мм;

- ускорением - 9,8 м/с².

Климатическое исполнение:

- умеренный климат - У3;

- тропический климат - Т2.
