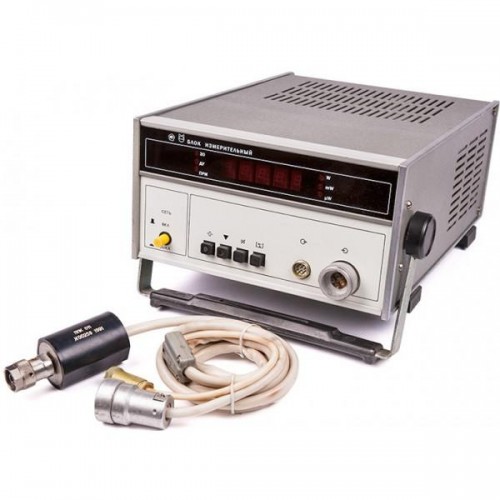

Ваттметр М3-95 (М395, М-3-95, М 3 95, m3-95, М3 95, m395, m-3-95, m 3 95, m3 95)



Ваттметр М3-95 предназначен для измерения средних уровней мощности непрерывных и ИМ-колебаний в коаксиальных трактах.

Применяются при разработке и выпуске генераторов, усилителей и передающих устройств СВЧ, проверке параметров устройств СВЧ проходящей мощности, систем радиосвязи, радиолокации, телевидения.

Измерители мощности М3-95 могут использоваться автономно ИЛИ в составе АИС.

Приборы обеспечивают автоматизацию процесса измерения мощности и выдачу результатов измерения в КОП.

В приборе ваттметр поглощаемой мощности М3-95 используется термоэлектрический метод измерения, основанный на преобразовании поглощаемой мощности в термоЭДС.

Управление работой ваттметра и обработка результатов преобразования осуществляются с помощью контроллера на базе микропроцессора.



Технические характеристики приборов ваттметры М3-95:



    Диапазон частот - 0ГГц-17,85ГГц;

    Диапазон измерения мощности прибора ваттметр М3-95 - 0,01Вт-10Вт;

    Основная погрешность измерения - ±(4%-6%);

    КСВН - 1,3;

    СВЧ тракт - 7/3мм;

    Питание прибора измеритель мощности М3-95 - 220В±22В, 50Гц±0,5Гц или 220В(115В)±5%, 400Гц+28Гц/-12Гц;

    Потребляемая мощность - 38В?А;

    Время установления показаний прибора измеритель мощности М3-95:

     - на пределах изменения 1мВт-10мВт - 1с;

     - на пределах измерения 0,03мВт-0,1мВт - 10с;

     - в режиме автоматического переключения пределов - 15с;



    Масса прибора ваттметр М3-95 - 7кг;

    Габариты - 228х160х308мм;
