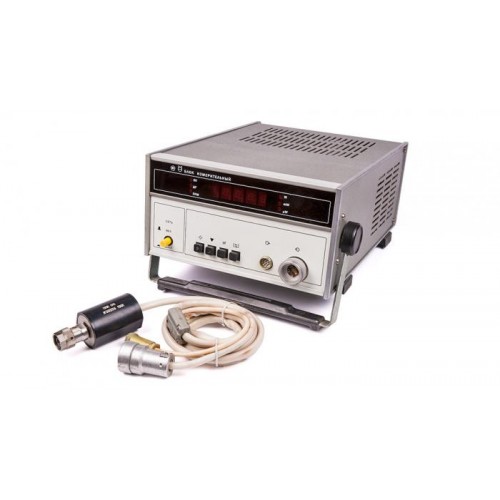

Ваттметр М3-93 (М393, М-3-93, М 3 93, m3-93, М3 93, m393, m-3-93, m 3 93, m3 93)



Ваттметр М3-93 предназначен для измерения мощности синусоидальных и среднего значения мощности импульсно-модулированных СВЧ-сигналов в коаксиальных и волноводных трактах при регулировании и поверке РЭА. Могут быть использованы для измерения ослабления и потерь в трактах, плотности потока мощности, нестабильности выходного уровня мощности генератора и др.

Управление работой ваттметра по заданному алгоритму осуществляется микропроцессорным устройством.

В приборах измерители мощности М3-93 обеспечиваются автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, введение поправочных коэффициентов, диагностирование до уровня функциональных узлов, индикация результатов измерений в виде четырехзначного десятичного числа и аналоговый выход.



Технические характеристики приборов ваттметры М3-93:



    Диапазон частот - 0ГГц-3ГГц;

    Диапазон измерения мощности прибора ваттметр М3-93 - 10^-4Вт-1Вт;

    Основная погрешность измерения - ±(4%-6%);

    КСВН - 1,2;

    СВЧ тракт - 7/3мм;

    Питание прибора измеритель мощности М3-93 - 220В±22В, 50Гц±0,5Гц или 220В(115В)±5%, 400Гц+28Гц/-12Гц;

    Потребляемая мощность - 38В?А;

    Время установления показаний прибора измеритель мощности М3-93:

     - на пределах изменения 1мВт-10мВт - 1с;

     - на пределах измерения 0,03мВт-0,1мВт - 10с;

     - в режиме автоматического переключения пределов - 15с;



    Масса прибора ваттметр М3-93 - 7кг;

    Габариты - 228х160х308мм;
