Также этот прибор может называться: М378М, М3 78М, Мз-78М, mЗ-78m, m378m, m3 78m, m3 78m.

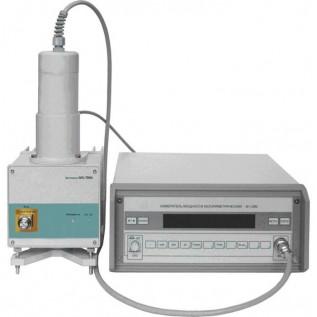

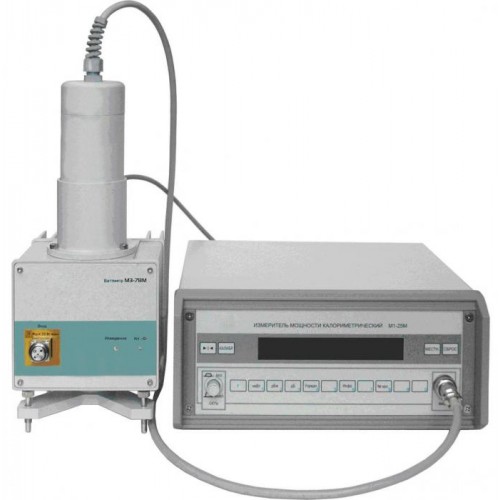

М3-78М  ваттметр предназначен для измерения средних значений мощности непрерывных и импульсно-моделированных колебаний среднего уровня.



Ваттметры М3-78М применяются в системах контроля параметров при разработке, производстве и эксплуатации аппаратуры, имеющей в своем составе источники СВЧ мощности миллиметрового диапазона волн.





Диапазон частот - от 118,1 ГГц  до 178,6 ГГц.

Размеры волновода - 1,6?0,8 мм.

Предел измерений - 20 Вт.

Максимальный КСВН - 1,5.

Младшая шкала прибора - 1 мВт.



Питание от сети:

- напряжение - 200±20 В;

- частота - от 50 Гц до 60 Гц.

Потребляемая мощность - 35 В?А.



Габаритные размеры М3-78М:

- измерительный блок - 257?111?256 мм;

- калориметр - 75?133 мм.



Управление от компьютера через интерфейс - RS-232 или USB.





Температура окружающего воздуха - от 10° С до 40° С.

Относительная влажность при 30° С - до 95%.

Атмосферное давление - от 460 мм рт. ст. до 800 мм рт. ст. (от 60 кПа до 106 кПа).
