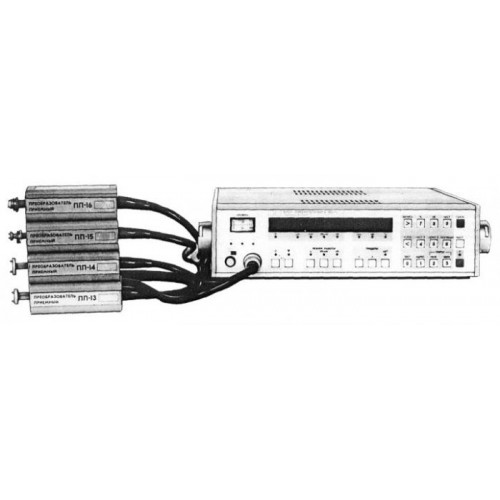

Ваттметр М3-75/2 (М375/2, М-3-75/2, М 3 75/2, m3-75/2, М3 75/2, m375/2, m-3-75/2, m 3 75/2, m3 75/2)



Ваттметр М3-75/2 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных СВЧ-сигналов при регулировании и поверке радиоэлектронной аппаратуры.

Приборы могут использоваться для измерения ослабления и потерь в трактах, плотности потока мощности, нестабильности уровня мощности, а также в составе автоматизированных измерительных систем.

Управление работой прибора и его составными частями осуществляется встроенным микропроцессором.



Технические характеристики приборов ваттметры М3-75/2:



    Режимы работы прибора:

     - линейный - измерения в микроваттах, милливаттах;

     - логарифмический - измерения в децибелах относительно 1мВт;

     - логарифмический относительный - измерения в децибелах относительно фиксированного уровня мощности;

    Диапазон частот прибора ваттметр М3-75/2 - 78,33ГГц-118,1ГГц;

    Диапазон измерения мощности - 0,3?10^-6Вт-10^-2Вт;

    Приемный преобразователь прибора измеритель мощности М3-75/2 - ПП-15 сечение 2,4х1,2мм;

    Основная погрешность измерения прибора ваттметр М3-75/2:

     - линейные режим:

     - +10% (с ПП-15, ПП-16) на пределах 100мкВт, 1мВт и 10мВи;

     - ±[15+0,25(Pk/Px-1)] на пределе 10мкВт;

     - ±[25+0,4(Pk/Px-1)] на пределе 1мкВт;

     - логарифмические режим - ±0,45дБ (ПП-15, ПП-16) на пределах 100мкВт,1мВт и 10мВт;

    Время установления показаний прибора измеритель мощности М3-75/2:

     - на пределах изменения 1мкВт и 10мкВт - 10с;

     - на пределах 100мкВт, 1мВт и 10мВт - 1с;

    Время сохранения калибровки - 1 час;

    Предельное значение нестабильности показаний приборов во времени, включая "дрейф электрического нуля", при неизменной температуре в нормальных условиях в установившемся режиме - 0,25мкВт/мин.
