Х5-42

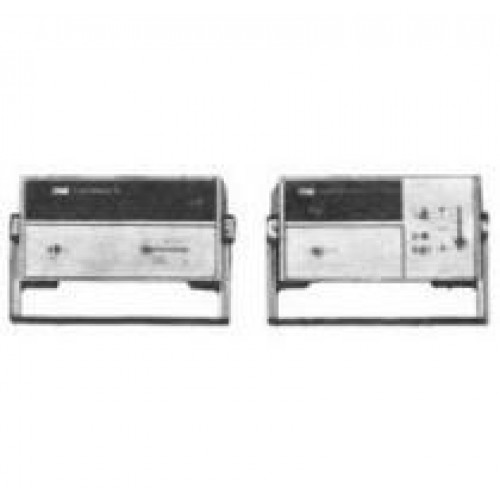

Измеритель коэффициента шума Х5-42

Также этот прибор может называться: Х542, Х5 42, Х-542, Х 542, x5-42, x5 42, x542, kh5-42, kh5 42, kh542.

Х5-42 измеритель коэффициента шума предназначен для измерения шумовых параметров приемных устройств, СВЧ-усилителей, транзисторов, ИС, а также для градуировки рабочих генераторов шума (ГШ) в диапазоне частот от 12,05 ГГц до 37,5 ГГц.

Измерители Х5-42 применяются при разработке, серийном выпуске и эксплуатации приемных устройств.

Технические характеристики Х5-42:

Диапазон частот - от 12,05 ГГц до 37,5 ГГц.

Пределы измерения:

- коэффициента шума (КШ) - от 0 до 30 дБ;

- коэффициента передачи (КП) - от 0 до 60 дБ;

- шумовой температуры - от 20 К до 400 К.

Погрешность измерения Х5-42:

- КШ - ±(от 0,4 дБ до 1 дБ);

- КП - ±(от 0,15 дБ до 0,6 дБ);

- шумовой температуры ± 1.

Погрешность, вносимая индикаторным блоком:

- в динамическом диапазоне 10 дБ - ±0,05 дБ;

- в динамическом диапазоне 20 дБ - ±0,15.

Градуировка ГШ - от 2 кТ₀ до 100 кТ₀.

Погрешность градуировки ГШ - ±(от 4 до 11)%.

Потребляемая мощность комплекта - 520 В·А.

Габариты - 475×490×90 мм.

Масса измерителя - 74 кг.

Микропроцессор измерителя Х5-42 обеспечивает:

- автоматическое измерение собственного коэффициента шума;

- автоматический выбор пределов измерения;

- автоматическую перестройку преобразователей частоты;

- автоматическое управление процессом измерения;

- внесение поправки на частотный ход спектральной плотности мощности шума ГШ;

- расчет значений измеряемых параметров и вывод их на экран ЭЛТ и цифровое табло.

Х5-42 могут работать в ИИС через КОП.
