ГКЧ

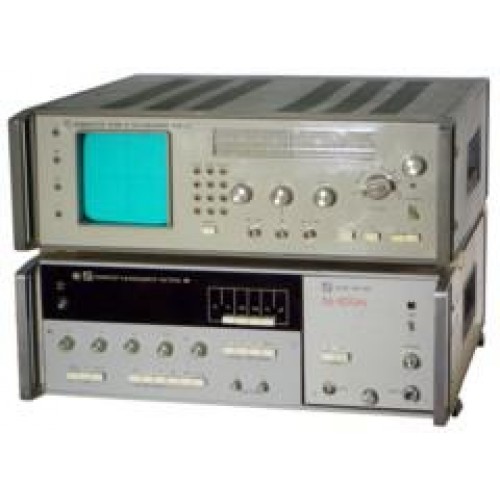

Генератор качающейся частоты ГКЧ

Также это изделие может называться: gkch.

ГКЧ генератор качающейся частоты - генератор электрических колебаний, частота которых периодически изменяется (качается) в некоторых пределах около среднего значения.

ГКЧ предназначены для использования в качестве источников СВЧ сигнала в составе панорамного измерителя коэффициента стоячей волны по напряжению (КСВН) типа Р2.

Сфера применения: анализаторы спектра, панорамные радиоприёмники, в качестве измерительного прибора для визуальной настройки телевизионных приёмников и др.

Доступные модификации генераторов:

ГКЧ-30	ГКЧ-43	ГКЧ-55
ГКЧ-33	ГКЧ-44	ГКЧ-56
ГКЧ-34	ГКЧ-46	ГКЧ-57
ГКЧ-35	ГКЧ-47	ГКЧ-58
ГКЧ-37	ГКЧ-50	ГКЧ-59
ГКЧ-38	ГКЧ-51	ГКЧ-60
ГКЧ-40	ГКЧ-52	ГКЧ-61
ГКЧ-41	ГКЧ-53	ГКЧ-64
ГКЧ-42	ГКЧ-54

Генераторы ГКЧ - определенный вид генератора сигналов, объединенного с осциллографом, в котором частота выходного сигнала не является постоянной. Специальная схема вызывает периодическое изменение частоты выходного сигнала таким образом, что она плавно изменяется в определенном интервале, а затем быстро возвращается к начальному значению. В это время амплитуда выходного сигнала остается постоянной.

Генератор качающейся частоты применяется главным образом для настройки резонансных усилителей и фильтров, особенно с большой шириной полосы. Известны генераторы качающейся частоты, применяемые в телевизионной технике, которые перекрывают полосу частот от 0 до 1000 МГц.

ГКЧ позволяет существенно упростить и ускорить налаживание аппаратуры. Более того, в ряде случаев, например, при настройке фильтров сосредоточенной селекции (ФСС) или кварцевых фильтров (КФ), без ГКЧ практически невозможно получить удовлетворительные результаты.

Принципиальная схема

ГКЧ состоит из собственно генератора высокой частоты, который собран на транзисторе, и эмиттерного повторителя на транзисторе. Генератор ВЧ выполнен по схеме с общей базой. Его рабочая частота определяется не только индуктивностью катушки и емкостью конденсаторов, но и выходной проводимостью транзистора, которая имеет емкостной характер.
