ГАЗ.5.18

Система контроля уровня загазованности помещения ГАЗ.5.18

Также это устройство может называться: ГАЗ-5.18, ГАЗ5.18, ГАЗ 5.18, ГА3.5.18, ГА3-5.18, ГА35.18, ГА3 5.18, gaz.5.18, gaz-5.18, gaz5.18, gaz 5.18.

ГАЗ.5.18 система контроля уровня загазованности помещения предназначена для непрерывного контроля довзрывоопасных концентраций горючих газов, паров и их смесей (метан, пропан, бутан и др.) в воздухе, а также для сигнализации о превышении установленного значения концентрации в помещениях и на открытых пространствах.

Область применения систем ГАЗ.5.18:

- предприятия по добыче, транспортированию и переработке нефти;

- фабрики по обогащению угля, рудники, коксохимические заводы;

- газоперекачивающие станции;

- предприятия по добыче, транспортированию и переработке газа;

- газовые котельные, распределительные пункты газопровода;

- подземные коллектора городов;

- подвальные помещения жилых и общественных зданий в соответствии со СНИП;

- газозаправочные и газоразливочные станции и др.

Технические характеристики ГАЗ.5.18:

Диапазон измерений - от 0 до 50% НКПР.

Номинальные значения порогов срабатывания сигнализации - 20%; 40% НКПР.

Предел допускаемого значения основной абсолютной погрешности - 5% НКПР.

Время срабатывания - не более 15 с.

Время непрерывной работы без технического обслуживания - не менее 10 суток.

Мощность, потребляемая одним каналом - не более 15 В·А.

Канальные исполнения - 1; 2; 6; 18.

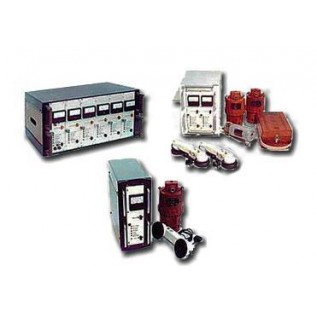

В состав ГАЗ.5.18 входит:

- стойка блоков питания и сигнализации СБПС-3, СБПС-3-2;

- датчик метана ДМГ-3;

- трубка телефонная искробезопасная ТИТ-3;

- прибор вторичный переносный ИПМ.

Наименование составных частей сигнализаторов	Уровень взрывозащиты	Вид взрывозащиты	Степень защиты оболочки	Климатическое исполнение
СБПС-3 СБПС-3-2	общего назначения	искробезопасная электрическая цепь, ia	IP30	УХЛ4
ДМГ-3	взрывобезопасный	взрывонепроницаемая оболочка, искробезопасная цепь, специальный ia, d, s	IP31	УХЛ3
ТИТ-3	взрывобезопасный	искробезопасная электрическая цепь, ia	IP30	УХЛ3
ИПМ	взрывобезопасный	Искробезопасная электрическая цепь, специальный ia, s	IP30	УХЛ3

Габаритные размеры ГАЗ.5.18:

- СБПС-3 - 450×540×2 100 мм;

- ДМГ-3 - 145×400 мм;

- ТИТ-3 - 280×100×100 мм;

- ИПМ - 280×190×130 мм.

Масса:

- СБПС-3 - 170 кг;

- ДМГ-3 - 1,5 кг;

- ТИТ-3 - 0,7 кг;

- ИПМ - 3,5 кг.

Системы ГАЗ.5.18 обеспечивают по каждому каналу следующие функции:

- непрерывное измерение довзрывоопасных концентраций метана или пропана и бутана в воздухе;

- выдача предупредительной и аварийной световой сигнализации;

- выдача сигнала во внешнюю цепь управления при срабатывании сигнализации;

- выдача интегральной световой сигнализации «Отказ»;

- технологическая телефонная связь по цепи питания датчика от блока БПС до датчика;

- регулировка порогов срабатывания сигнализаций;

- выдача унифицированного выходного сигнала во внешние устройства;

- автоматическая защита от ложного включения исполнительных механизмов.
