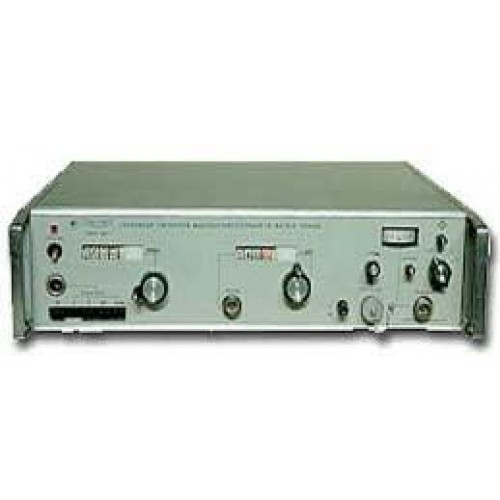

Генератор сигналов высокочастотный Г4-79 (Г479, Г4 79, g4-79, g479, g4 79)



Генератор сигналов высокочастотный Г4-79 предназначен для регулировки, проверки и исследования параметров радиоприемных и антенно-фидерных устройств.

    При использовании внутреннего индикатора мощности прибор может контролировать мощность ВЧ колебаний в диапазоне 10^-4Вт-1,5?10^-3Вт.

Наличие внутренней модуляции типа «меандр» обеспечивает повышение чувствительности измерений в тракте.

    Предусмотренный в приборе генератор сигналов высокочастотный Г4-79 режим внешней ИМ позволяет применять его для проверки и регулировки импульсных СВЧ приемников и различных импульсных СВЧ приборов.

    В режиме ЧМ генератор может выполнять функции ГКЧ (с небольшими пределами качания).



    Технические характеристики приборов генераторы сигналов высокочастотные Г4-79:



    Диапазон частот - 1,78ГГц-2,56ГГц;

    Погрешность установки частоты - ±0,5%;

    Нестабильность частоты прибора генератор сигналов высокочастотный Г4-79 за 15 минут работы - 1?10^-4?;

    Выходная мощность:

     - калиброванная - 10^-4Вт-10^-15Вт;

     - некалиброванная - 3?10^-3Вт-3?10^-8Вт;

    Погрешность установки опорного уровня выходной мощности прибора генератор сигналов высокочастотный Г4-79 10^-4Вт - ?0,8дБ;

    Нестабильность выходной мощности за 15 минут работы - 0,1дБ;

    Режим внешней ИМ:

     - частота повторения - 0,01кГц-20кГц;

     - амплитуда - 15В-30В;

     - длительность - 0,2мкс-200мкс;

     - длительность фронта - 0,25мкс;

     - длительность среза - 0,5мкс;

    Потребляемая прибором генератор сигналов высокочастотный Г4-79 мощность - 100В?А;



    Габариты - 480х120х477мм;

    Масса - 20кг.
