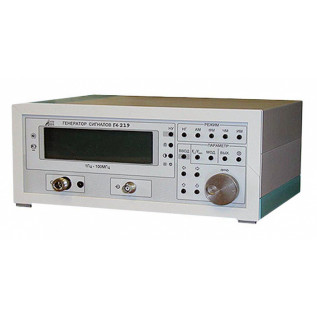

Генератор сигналов измерительный Г4-219

Основные параметры и характеристики:

рабочий диапазон частот генератора 1 Гц – 100 МГц (для всех режимов);
погрешность установки частоты выходного сигнала, не более 3×10-6 fн, где fн – несущая частота;
нестабильность частоты за 15 минут работы в нормальных условиях после установления рабочего режима, не хуже 5×10-7 fн, где fн – несущая частота;
паразитная девиация частоты в режиме НК, не более 1×10-7 fн, где fн – несущая частота;
максимальный уровень выходного сигнала на согласованной нагрузке 50 Ом 1 В (20 мВт);
глубина регулировки уровня выходного сигнала минус 100 дБ относительно 1 В, с шагом от 1 мкВ до 1 мВ:
погрешность электронной регулировки опорного уровня встроенным аттенюатором не более ± 1,0 дБ при регулировке до 60 дБ и не более ± 2,0 дБ при регулировке до 100 дБ;
уровень паразитных, гармонических и комбинационных спектральных составляющих не более минус 35 дБ относительно уровня несущей частоты.

Режим амплитудной модуляции (АМ):

максимальный уровень выходного сигнала без модуляции 0,5 В;
рабочий диапазон модулирующих частот внутреннего генератора от 0,1 Гц до 100 кГц с шагом перестройки от 0,1 Гц до 10 Гц, погрешность установки частоты модулирующего сигнала не более ± 5·10-5 fм, где fм- модулирующая частота генератора;
коэффициент амплитудной модуляции от внутреннего генератора регулируется от 0 % до 99,9 % с шагом 0,1 %;
погрешность установки коэффициента АМ не более ± 1 %;
паразитная девиация частоты не превышает 10-7·fн + 10 Гц, где fн – несущая частота;
рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы от 10 Гц до 20 кГц.

Режим амплитудно-импульсной модуляции (АИМ):

рабочий диапазон частоты заполнения от 1 Гц до 100 МГц;
шаг установки частоты заполнения от 0,001 Гц до 10 Гц;
глубина ИМ не менее 50 дБ;
длительность видеоимпульса и промежутка между ними регулируется в пределах от 1 мкс до 200 с с шагом от 0,1 мкс до 0,01 с;
погрешность установки длительности импульсов при внутренней модуляции не превышает шаг регулировки длительности импульса;
длительность нарастания и спада импульсов по уровням 0,1 и 0,9 не превышает 10 % от длительности импульсов, неравномерность вершины импульса не превышает 15 %;
рабочий частотный диапазон внешнего модулирующего цифрового сигнала ТТЛ уровня от постоянного до 1 МГц.

Режим частотной модуляции (ЧМ):

рабочий диапазон модулирующей частоты синусоидального и прямоугольного сигнала от 0,1 Гц до 100 кГц, с шагом перестройки от 0,1 Гц до 10 Гц и погрешностью установки частоты модулирующего сигнала не более 5·10-5, девиация частоты от 1 Гц до 100 кГц с шагом от 1 Гц до 0,1 к Гц и погрешностью установки 0,2 %;
длительности линейно-нарастающего и линейно-спадающего участков огибающей треугольного сигнала регулируются независимо в пределах от 1 мс до 600 с с шагом от 1 мс до 0,1 с, приращение по частоте от несущей в конце линейно-нарастающего участка регулируется от 1 кГц до 50 МГц с шагом от 1 Гц до 10 кГц;
при линейно-импульсной модуляции регулируется длительность видеоимпульса и промежуток между ними в пределах от 1 мс до 600 с с шагом от 1 мс до 0,1 с, приращение по частоте от несущей в конце линейно-нарастающего участка регулируется от 1 кГц до 50 МГц с шагом от 1 Гц до 10 кГц;
рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы от 10 Гц до 20 кГц.

Режим фазовой модуляции (ФМ):

рабочий диапазон модулирующей частоты от 0,1 Гц до 100 кГц с шагом перестройки от 0,1 Гц до 10 Гц;
погрешность установки частоты модулирующего сигнала не более ± 5·10-5·fм, где fм – модулирующая частота;
девиация регулируется от 0,1 о до 360 о с шагом 0,1 о;
погрешностью установки девиации + 0,2 %;
рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы от 10 Гц до 20 кГц.

Генератор обеспечивает программирование своих функций по интерфейсу RS-232.
