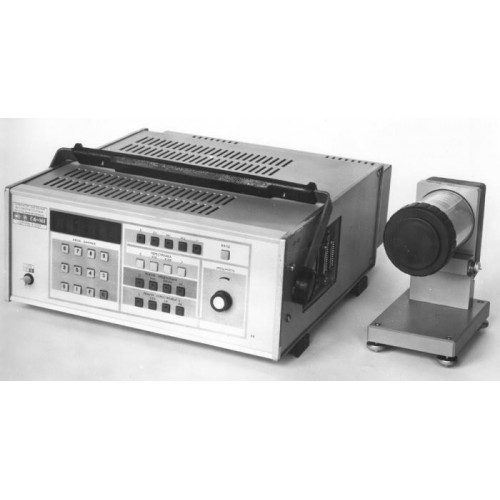

Генератор сигналов высокочастотный Г4-161/1 (Г41611, Г 4 161 1, Г-4-161-1, Г4 161/1)



Генератор сигналов высокочастотный Г4-161/1 предназначен для использования в качестве источника сигнала при регулировании и поверке радиоэлектронной аппаратуры в миллиметровом диапазоне волн.

Прибор может применяться в лабораторных и цеховых условиях, а также на поверочных станциях.

В комплект генератора Г4-161/1 входит частотомер ЧР-12.



Технические характеристики приборов генераторы сигналов высокочастотные Г4-161/1:



    Диапазон частот - от 129,200ГГц до 142,800ГГц;

    Погрешность установки частоты прибора генератор сигналов высокочастотный Г4-161/1без частотомера ЧР-12:

     - нормальные условия - ±1,0;

     - рабочие условия - ±1,5;

    Погрешность установки частоты прибора генератор сигналов высокочастотный Г4-161/1с частотомером ЧР-12:

     - нормальные условия - ±0,3;

     - рабочие условия - ±0,5;

    Нестабильность частоты прибора генератор сигналов высокочастотный Г4-161/1 в режиме немодулированных колебаний:

     - за 15 минут работы - не более 5?10^-4;

     - за 10 минут работы - не более 2?10^-4;

     - за 1 минуту работы - не более 5?10^-5;

    Паразитная девиация частоты прибора генератор сигналов высокочастотный Г4-161/1 в режиме немодулированных колебаний - не более 5?10^-5;

    Изменение частоты выходного сигнала при медленных изменениях напряжения сети на ±10% - не более 5?10^-4;

    Выходная мощность прибора генератор сигналов высокочастотный Г4-161/1 в режиме немодулированных колебаний при КСВН нагрузки не более 1,3 - не менее 4мВт;

    Пределы регулирования уровня выходной мощности - не менее 25дБ;

    Сечение канала волновода выхода генератора - 1,6х0,8мм;

    КСВН выхода прибора при выходной мощности 1мВт - не более 1,5;



    Режимы работы при местном управлении



    Внутренняя модуляция прибора генератор сигналов высокочастотный Г4-161/1прямоугольными симметричными импульсами:

     - 1:

     - частота повторения - 1кГц±0,2кГц;

     - скважность - 2±0,4;

     - 2:

     - частота повторения - 100кГц±0,06кГц;

     - скважность - 2±0,5;

    Внутренняя импульсная модуляция прямоугольными импульсами с внешней синхронизацией:

     - длительность импульсов синхронизации - 50нс±20нс;

     - частота внешнего запуска - 1кГц-10кГц;



    Внешняя модуляция прибора генератор сигналов высокочастотный Г4-161/1прямоугольными симметричными импульсами:

     - частота повторения - 1кГц±0,2кГц;

     - скважность - 2±0,4;





    Температура - от +5?С до +40?С;

    Относительная влажность воздуха при температуре 20?С - 98%;



    Параметры питания прибора генератор сигналов высокочастотный Г4-161/1:

     - напряжение переменного тока - 220В±22В;

     - частота - 50Гц±0,5Гц;

     - напряжение переменного тока - 220В±11В;

     - частота - 400(+28/-12)Гц;



    Потребляемая прибором генератор сигналов высокочастотный Г4-161/1 мощность - не более 200В·А;



    Габаритные размеры :

     - с ручкой - 335х360х180мм;

     - без ручки - 304х370х133мм;



    Масса - не более 10кг.
