Также этот прибор может называться: Г3 56, Г356, g3-56, g3 56, g356.

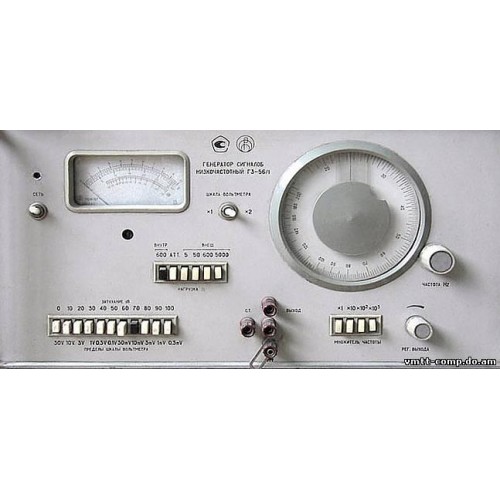

Г3-56 генератор сигналов низкочастотный предназначен для получения электрических колебаний с калиброванной частотой, амплитудой и повышенным уровнем выходной мощности в звуковом и ультразвуковом диапазонах частот. Основное назначение - обеспечение сигнала с повышенным уровнем выходной мощности.



Генераторы Г3-56 используют для настройки, испытаний и проверки  мощной аппаратуры в звуковом и ультразвуковом диапазоне.





Класс точности - F₂?U₄.

Диапазон частот - от 20 Гц до 200 кГц.



Нестабильность частоты за 1 ч роботы - 25·10^-4?f_вых.

Диапазон изменения выходного напряжения на нагрузке 600 Ом - от 49 В до 490 мкВ.

Максимальный выходной сигнал - 4 Вт; 49 В.

Коэффициент гармоник - от 2,5% до 4%.



Погрешность установки частоты:

- при частоте от 0,2 кГц до 20 кГц - 0,01?f_вых+0,5;

- при частоте от 0,02 кГц до 200 кГц - 0,02?f_вых+0,5.



Погрешность установки аттенюатора - от 0,3 дБ до 0,5 дБ.

Погрешность измерения выходного напряжения Г3-56:

- при частоте от 0,02 кГц до 20 кГц - 5%;

- при частоте от 20 кГц до 200 кГц - 8% (основной выход), 26% (дополнительные выходы).



Погрешность установки уровня:

- при частоте от 0,02 кГц до 20 кГц - 2,5%;

- при частоте от 20 кГц до 200 кГц - 4%.



Величина гармоники несущей частоты генератора Г3-56:

- при частоте от 0,2 кГц до 20 кГц - 1;

- при частоте от 20 кГц до 200 кГц - 0,5 (основной выход), 3 (дополнительные выходы).



Прибор работает в режиме непосредственной генерации.

Потребляемая мощность - 250 В·А.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.



Габаритные размеры - 255?490?475 мм.

Масса - не более 30 кг.





Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
