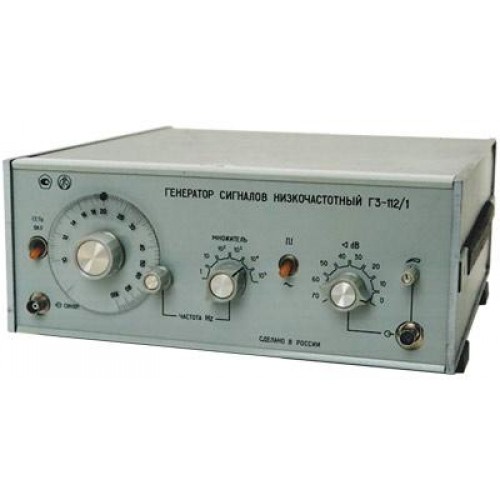

Генератор сигналов низкочастотный Г3-112/1 с плавной установкой частоты в пределах каждого из шести поддиапазонов.

Выход генераторов низкоомный, согласованный для всех ступеней затухания аттенюатора.

В приборе генератор сигналов низкочастотный Г3-112/1 имеются эффективная система стабилизации выходного напряжения, вход внешней синхронизации по частоте и режим сигнала прямоугольной формы.

Наличие автономного усилительного блока обеспечивает сигнал высокого уровня на высокоомной нагрузке.



Технические характеристики приборов генераторы сигналов низкочастотные Г3-112/1:



    Диапазон частот - 10Гц-10МГц (6 поддиапазонов);

    Основная погрешность установки частоты:

     - ±(2+30/?)% - 10Гц-1МГц;

     - ±3% - 1МГц-10МГц;

    Выходное напряжение прибора генератор сигналов низкочастотный Г3-112/1 - 5В (50 Ом);

    Ослабление выходного напряжения:

     - 0дБ-70дБ с дискретностью через 10дБ - встроенным аттенюатором;

     - -40дБ - внешним аттенюатором;

     - -12дБ - плавно регулируемое;

    Изменение выходного напряжения прибора генератор сигналов низкочастотный Г3-112/1при перестройке частоты (относительно уровня напряжения на частоте 1кГц):

     - ±1,5% - 20Гц-100кГц;

     - ±6% - 100кГц-10МГц;

    Коэффициент гармоник:

     - 0,5% - 10Гц-100Гц, 100кГц-200кГц;

     - 0,3% - 100Гц-100кГц;

     - 1% - 200кГц-1МГц;

     - 4% - 1МГц-10МГц;

    Параметры сигнала прямоугольной формы прибора генератор сигналов низкочастотный Г3-112/1:

     - амплитуда (размах) 10В (50 Ом);

     - скважность 2;

     - длительность фронта и среза 50нс;

    Параметры сигнала на дополнительном выходе усилительного блока прибора генератор сигналов низкочастотный Г3-112/1:

     - выходное напряжение (1000 Ом):

     - 25В - 10Гц-1МГц;

     - 20В - 1МГц-10МГц;

     - погрешность установки напряжения - ±6%;

     - коэффициент гармоник:

     - 3% - 10Гц-1МГц;

     - 5% - 1МГц-10МГц;

    Потребляемая мощность - 60В?А;



    Габариты:

     - генератора - 341х180х338мм;

     - усилителя - 189х180х331мм;



    Масса:

     - генератора - 8кг;

     - усилителя - 5кг.
