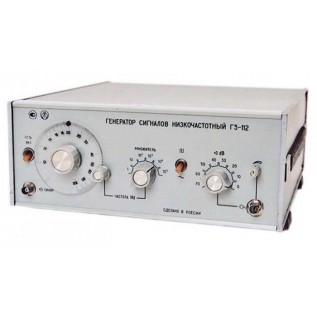

Генератор сигналов низкочастотный Г3-112 (Г3112, Г3 112, ГЗ-112)



Генератор сигналов низкочастотный Г3-112 с плавной установкой частоты в пределах каждого из шести поддиапазонов.

Выход генераторов низкоомный, согласованный для всех ступеней затухания аттенюатора.

В приборе генератор сигналов низкочастотный Г3-112 имеются эффективная система стабилизации выходного напряжения, вход внешней синхронизации по частоте и режим сигнала прямоугольной формы.



Технические характеристики приборов генераторы сигналов низкочастотные Г3-112:



    Диапазон частот - 10Гц-10МГц (6 поддиапазонов);

    Основная погрешность установки частоты:

     - ±(2+30/?)% - 10Гц-1МГц;

     - ±3% - 1МГц-10МГц;

    Выходное напряжение прибора генератор сигналов низкочастотный Г3-112 - 5В (50 Ом);

    Ослабление выходного напряжения:

     - 0дБ-70дБ с дискретностью через 10дБ - встроенным аттенюатором;

     - -40дБ - внешним аттенюатором;

     - -12дБ - плавно регулируемое;

    Изменение выходного напряжения прибора генератор сигналов низкочастотный Г3-112при перестройке частоты (относительно уровня напряжения на частоте 1кГц):

     - ±1,5% - 20Гц-100кГц;

     - ±6% - 100кГц-10МГц;

    Коэффициент гармоник:

     - 0,5% - 10Гц-100Гц, 100кГц-200кГц;

     - 0,3% - 100Гц-100кГц;

     - 1% - 200кГц-1МГц;

     - 4% - 1МГц-10МГц;

    Параметры сигнала прямоугольной формы прибора генератор сигналов низкочастотный Г3-112:

     - амплитуда (размах) 10В (50 Ом);

     - скважность 2;

     - длительность фронта и среза 50нс;

    Потребляемая мощность - 60В?А;



    Габариты генератора - 341х180х338мм;

    Масса генератора - 8кг.
